IDM MUX180綜合業務交叉復用設備
一. 簡 介
IDM MUX180綜合業務交叉復用設備是一個集64K窄(zhai)帶業務接入(ru)、PCM復用(yong)、64K時隙交叉連接、SDH光(guang)傳輸(shu)于一體的(de)綜合業務(wu)復用平臺。
IDM MUX180設(she)備主(zhu)要(yao)用于數據通信網絡中(zhong)接入(ru)層(ceng)的業務接入(ru)和交叉(cha)。具(ju)備完整的同步定時功能，提(ti)供最多24路(lu)E1通道中(zhong)64K級的無阻(zu)塞(sai)交叉連接，同(tong)時(shi)可提供180路64K業(ye)務，包括電(dian)話(hua)、磁(ci)石電(dian)話(hua)、共電(dian)電(dian)話(hua)和V.24等數(shu)據業務。

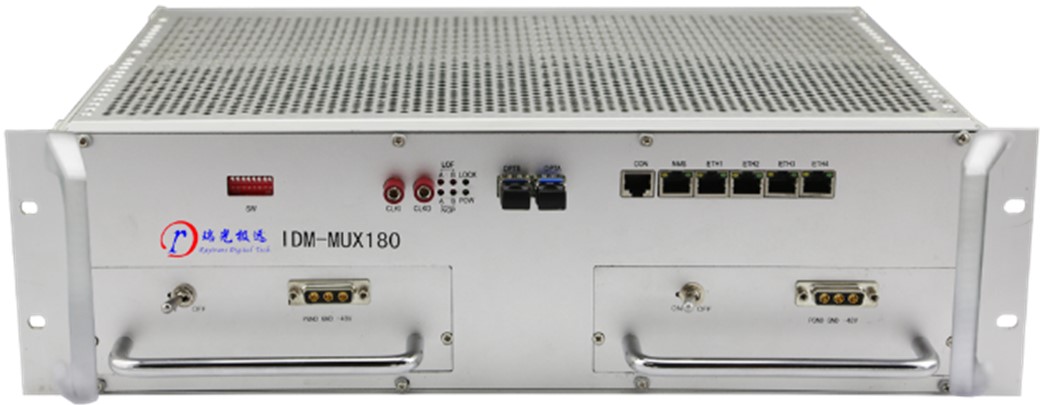

圖1 IDM MUX180設備前面板示意圖
二. 產品特性
Ø 采用
Ø 兩個SFP類型STM-4/1光接口，支持(chi)SDH環(huan)網(wang)、鏈網(wang)，支路1+1通道保護；
Ø 提供TDM接口業務間的(de)252×252 VC-12級無阻塞交叉，支(zhi)持(chi)單向(xiang)、雙(shuang)向(xiang)和廣播業(ye)務；
Ø 可提供最多24路E1的64K時隙無阻(zu)塞交叉；
Ø 最多支持(chi)180路64K時(shi)隙業(ye)務的接(jie)入；
Ø 可提供4組物理隔(ge)離的EoS以太網，每組(zu)EoS帶(dai)寬為N×VC12（N=1~50）可設；每組(zu)并提供1組擴展以太網端口預留；與(yu)8FE盤配套使用擴展以太網接口數量；
Ø 提供5合(he)一2線音頻卡：3U-8MVOICE；每張盤提(ti)供8路2線音頻(pin)；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
Ø 可(ke)插(cha)入雷達數據(ju)接入盤(pan)，單盤(pan)提供4路雷達數據業務接口，支持同(tong)步和異步工(gong)作模式，同(tong)步模式下(xia)傳輸速率支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，異步模式下傳輸速率(lv)最高支持38.4kbps，38.4kbps以下速率自適應(ying)；
Ø 時(shi)鐘源(yuan)可以選擇線路時(shi)鐘、外時(shi)鐘(2Mbit/s或(huo)2MHz)和(he)自由振蕩；
Ø 提供17個(ge)用戶槽位，可插(cha)入多種業(ye)務(wu)盤，提(ti)供(gong)PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電(dian)話、磁石電(dian)話、高保真音頻、X.50和
Ø 可以插入3UMPCONV用戶光口擴展盤、WG300信令(ling)交(jiao)換盤；
Ø 標準機(ji)型無中(zhong)繼傳輸距離為
Ø 提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提(ti)供SNMP簡單網(wang)絡管(guan)理協議；
Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
三. 技(ji)術規格
光接口
|
接口(kou)類型 |
SFP |
光纖模式 |
單模(可選多模(mo)) |
|
收/發速率 |
155.52Mbps/155.52Mbps |
收/發波長(chang) |
1310nm/1550nm |
|
發(fa)光(guang)功(gong)率 |
-12~-6dBm |
接收(shou)靈敏度 |
優于(yu)-32dBm |
|
傳輸距離 |
|
||
E1接口(kou)
|
碼速率(lv) |
2.048Mbps |
碼型 |
HDB3 |
|
標(biao)準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結(jie)構 |
PCM30/32 |
信令 |
隨路(lu)信令 |
以(yi)太網(wang)
|
接口(kou)類型(xing) |
RJ-45 |
傳輸速率(lv) |
N×VC12（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方(fang)式 |
全/半(ban)雙工/自適應 |
FXO、FXS接口(kou)
|
音頻(pin)范(fan)圍 |
300Hz~3400Hz |
壓縮(suo)率 |
ITU G.711中A律 |
|
阻抗(kang) |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電(dian)流(liu) |
20mA/路 |
EM2/4線(xian)接口
|
音頻(pin)范(fan)圍 |
300Hz~3400Hz |
阻抗(kang) |
平(ping)衡600Ω |
|
壓縮(suo)率(lv) |
ITU G.711中A律(lv) |
回波損耗 |
不低于18dB |
磁石接口
|
音頻范(fan)圍 |
300Hz~3400Hz |
阻(zu)抗 |
平(ping)衡(heng)600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波(bo)損(sun)耗(hao) |
不低于18dB |
雷達數據接(jie)口
|
工作方式 |
異步(bu)模式 |
同(tong)步模式 |
|
傳(chuan)輸速率(lv) |
傳輸速率最(zui)高支持38.4kbps，38.4kbps以(yi)下速率自適應。 |
支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps。 |
|
電氣特點 |
符合CCITT V.28協議 |
符合(he)CCITT V.28協議 |
V.35接口
|
接口類(lei)型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議(yi) |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口(kou) |
符(fu)合(he)ISO2593規定(ding) |
電源(yuan)及功(gong)耗
|
供電方式 |
AC220V/DC- 48V |
整機(ji)功耗 |
≤90W |
環(huan)境(jing)條件
|
工(gong)作溫度 |
-20oC ~+50oC |
相對(dui)濕度 |
0~95%（無凝(ning)結） |
產(chan)品(pin)尺寸
|
長(chang)度×深度×高度(du) |
482×309×132(mm) |
四. 應用示例

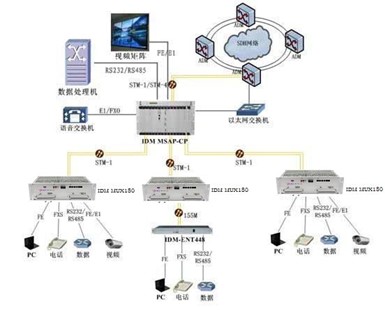

圖2 星型網絡(luo)應用示(shi)意圖
IDM MUX180可以與其他(ta)SDH設備組成星型網(wang)絡，向用戶提(ti)供電話、數據、IP、視頻業務(wu)。
