IDM DXC8E1數字交叉連接設備
一、 概述
IDM DXC8E1數字交叉(cha)連(lian)接設備是(shi)一個集64K窄帶業(ye)務接入、PCM復用(yong)、64K時(shi)隙(xi)交叉連接(jie)于一體(ti)的綜合業務平臺。
IDM DXC8E1設備主要用于數據通信(xin)網絡中接入(ru)層的(de)業務接入(ru)和交叉。具備完整的(de)同(tong)步定(ding)時功能，提(ti)供(gong)8路(lu)E1通道中(zhong)64K級的無(wu)阻塞交叉連(lian)接，同時可(ke)提供30路64K業務，包括電(dian)(dian)話、磁石電(dian)(dian)話、共(gong)電(dian)(dian)電(dian)(dian)話和V.24等數據業務。
IDM DXC8E1數字(zi)交叉(cha)連接設備圖片
二、 產(chan)品特性(xing)
Ø 8組E1的全時隙無阻(zu)塞交叉(cha)連接(jie)；
Ø 主機提供30路64K（或Nx64K）用戶(hu)窄帶業務接入；
Ø 主板上提供15個業(ye)務插卡槽位，每卡最(zui)多兩路業(ye)務；
Ø 話路接口可以是(shi)FXO局端自動電話、FXS遠(yuan)端自(zi)動(dong)電話(hua)、MAG磁石電話(hua)；數據業務有V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K帶寬的V.35/V.36、以太網(wang)(wang)網(wang)(wang)橋(qiao)；
Ø 可以提供串口(kou)網管或以太網SNMP網(wang)管；
Ø 可以提供(gong)提供(gong)交流220V電源，或直流(liu)-48V電源；
Ø 8組E1可以組成點對(dui)點、鏈網、星型網等結構。
三、 技術規格
1) E1接(jie)口(kou)
|
碼(ma)速率(lv) |
2.048Mbps |
碼型(xing) |
HDB3 |
|
標準(zhun)協議 |
支持(chi)ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/32 |
信令 |
隨路信令 |
2) 以太網(FE)
|
接口(kou)類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤50） |
|
標準協議 |
支持(chi)IEEE802.3 |
工作(zuo)方式 |
全(quan)/半雙工(gong)/自適應 |
3) 以(yi)太網(wang)(GE)
|
接(jie)口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤63） |
|
標準協議 |
支持IEEE802.3 |
工作(zuo)方式 |
全/半雙(shuang)工/自適應(ying) |
4) FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率(lv) |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路(lu)電(dian)流 |
20mA/路(lu) |
5) 同(tong)向64K接(jie)口
|
碼型 |
G.703標準 |
碼速率 |
64Kbps |
|
阻抗 |
平衡120Ω |
全(quan)面符合ITU的G.703建議標準 |
|
6) EM2/4線接口
|
音頻(pin)范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓(ya)縮率 |
ITU G.711中A律 |
回(hui)波損耗 |
不(bu)低(di)于18dB |
7) 磁石(shi)接口
|
音頻(pin)范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率(lv) |
ITU G.711中A律(lv) |
回波損(sun)耗 |
不低于18dB |
8) V.24接口
|
傳輸速(su)率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議(yi) |
9) V.35接(jie)口
|
接口類(lei)型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建(jian)議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端(duan)接口(kou) |
符(fu)合ISO2593規定 |
10) 電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整(zheng)機功(gong)耗 |
≤150W |
11) 環境(jing)條件
|
工作溫度 |
-10oC ~+50oC |
相對濕度 |
0~95%（無(wu)凝結） |
12) 產品尺寸
|
長度×深度(du)×高(gao)度 |
482×309×44(mm) |
四、 應用示例

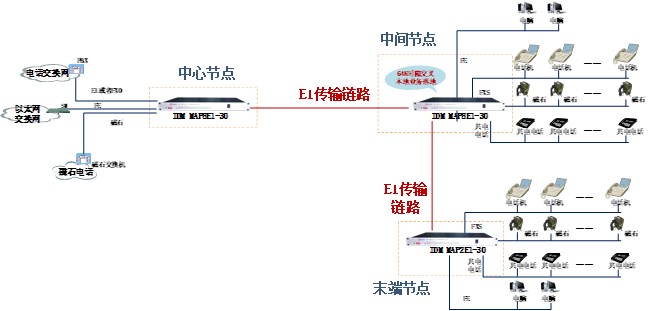

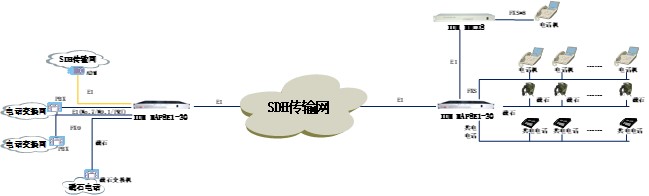

典型組網拓撲圖
E1傳輸鏈路主(zhu)備保護(hu)應用
DXC時隙交(jiao)叉(cha)功(gong)能應用
