隧道內應急照明、安防監控、應急指揮系統綜合光纖通信系統

1           需求分析

1.1     調光控制

某隧道內燈光控制傳輸系統由控制計算機（監控管理軟件）、調光控制器、調光燈具、洞外亮度檢測裝置以及光纖傳輸系統等組成。

系統的洞外亮度檢測器將檢測到的隧道洞外亮度信號傳送至入口段調光控制器，再由其上傳至控制計算機，控制計算機對采集到的隧道洞外亮度進行邏輯運算后，得到當前需要的亮度等級然后下發調光命令至各調光控制器，由調光控制器將當前需要的亮度等級轉換為DC1～10V的直流模擬信號輸出，去控制LED燈上的電壓控制電流源（輸出電流可控型LED驅動電源），從而實現改變燈具亮度的功能。

控制計算機可放置在隧道監控室，通過光纖傳輸交換網和隧道現場的調光控制器進行數據交換，不同調光控制器之間通過地址進行區分。調光控制器和LED燈具之間采用DC1-10V模擬電壓方式實現調光。

控制計算機也可放置在道路監控中心，通過IP傳輸網連接到隧道光纖傳輸交換網中，和隧道現場的調光控制器進行數據交換。

1.2     安防監控

隧道內以及出入口可安裝高清網絡攝像機，用于實時監控隧道內的車輛運行狀態，及時記錄緊急時刻的視頻資料。網絡攝像頭通過光纖傳輸系統進行傳輸。

1.3     應急指揮調度

隧道內以及出入口等位置安裝擴音設備，以便處理突發事件是進行緊急廣播播放和疏散功能。

2           方案設計

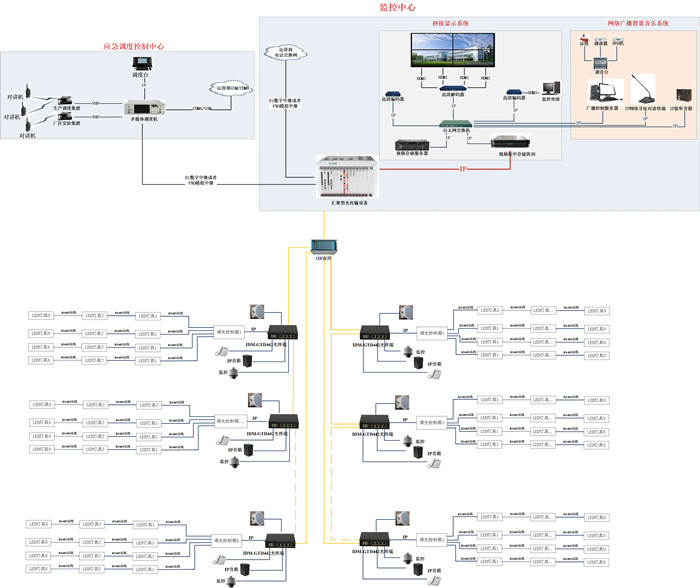

依據需求分析，系統設計方案如下：

該方案中基礎傳輸采用2.5G光纖鏈網方式，在隧道監控室安裝匯聚型光纖傳輸設備IDMMSAP-G3CP，在洞首、洞尾以及隧道中左右兩邊安裝若干臺接入型光傳輸設備IDMGTD442設備。

每個接入型光傳輸設備IDM GTD442可提供2路千兆以太網接口、2路音頻接口和2路RS485接口，可分別接入高清網絡攝像機、應急廣播終端以及隧道中的多個調光控制器。

在隧道監控室的匯聚型光纖傳輸設備IDM MSAP-G3CP實現對網絡、音頻和RS485數據的匯聚交換功能。

在監控室可以安裝我公司的廣播控制主機，可對隧道安裝的應急廣播終端實時分組管理、音源選擇播放、緊急呼叫等功能。

同時可部署多媒體調度機，可對隧道內安裝的應急電話、對講機等進行應急一鍵直通調度功能。

3           方案特點

1)         在此系統上選擇的設備，在組網上，具有組建鏈網，環網的能力。簡化電纜施工，并能夠在某處光纜中斷的情況下，自愈環網能夠保證業務的不間斷傳輸。

2)        中心端設備具有多路RS485業務匯集成一個IP端口的能力和將以太網業務進行匯集的能力。

3)        并能為后期在擴容后，能夠進行安防監控和應急通信提供相應接入手段。
