隧道內燈(deng)光控制通信傳輸解決(jue)方案

1         ;  需求分析

某隧(sui)道內燈光(guang)控制傳輸系統由控制計算機(ji)（監(jian)控管理(li)軟件(jian)）、調(diao)光(guang)控制器、調(diao)光(guang)燈具、洞外亮度(du)檢(jian)測裝置以及光(guang)纖傳輸系統等組成。

系統的(de)洞外亮(liang)度檢(jian)測(ce)器將(jiang)檢(jian)測(ce)到(dao)的(de)隧(sui)道洞外亮(liang)度信號(hao)傳(chuan)送至(zhi)入口段調光控(kong)制(zhi)器，再(zai)由其上(shang)傳(chuan)至(zhi)控(kong)制(zhi)計算(suan)機(ji)，控(kong)制(zhi)計算(suan)機(ji)對采集(ji)到(dao)的(de)隧(sui)道洞外亮(liang)度進行邏(luo)輯(ji)運算(suan)后，得到(dao)當(dang)前(qian)需要的(de)亮(liang)度等(deng)級然后下發調光命令至(zhi)各調光控(kong)制(zhi)器，由調光控(kong)制(zhi)器將(jiang)當(dang)前(qian)需要的(de)亮(liang)度等(deng)級轉(zhuan)換(huan)為(wei)DC1～10V的(de)直流模擬信號(hao)輸出(chu)，去控制(zhi)LED燈上的電(dian)(dian)壓(ya)控制電(dian)(dian)流(liu)源(yuan)（輸出電(dian)(dian)流(liu)可控型(xing)LED驅動電源），從(cong)而(er)實現改(gai)變燈(deng)具亮度的功能(neng)。

控(kong)制計算機可放置在隧(sui)道監控(kong)室，通(tong)過(guo)光(guang)纖傳(chuan)輸交換網和隧(sui)道現場的調光(guang)控(kong)制器(qi)(qi)進行(xing)數據交換，不(bu)同調光(guang)控(kong)制器(qi)(qi)之(zhi)間通(tong)過(guo)地址進行(xing)區分。調光(guang)控(kong)制器(qi)(qi)和LED燈具之間采用(yong)DC1-10V模擬電壓方式(shi)實現調光。

控制計算(suan)機也可放置在道路監控中心(xin)，通過(guo)IP傳輸網連接(jie)到隧道光(guang)纖傳輸交(jiao)換(huan)網中，和隧道現場的調光(guang)控(kong)制器進行(xing)數據交(jiao)換(huan)。

2           方(fang)案(an)設計(ji)

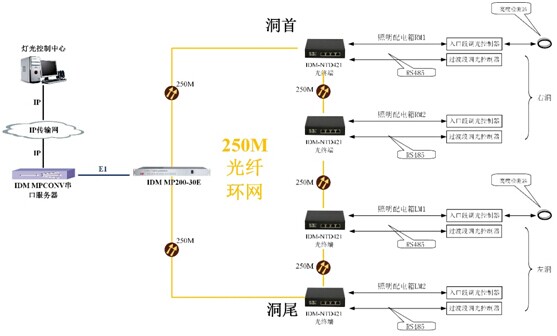

依據需求分析，系統(tong)設計方案(an)如下(xia)：

該(gai)方案中主題傳輸采(cai)用(yong)250M光纖環網方式，在隧道監控室安裝綜合業務光纖復用設備IDM MP200-30E設備，在洞首、洞尾以及(ji)隧(sui)道(dao)中(zhong)左右兩邊安(an)裝若干臺接入型光傳輸設備IDM NTD421設備。

每個接入型光傳輸設備IDM NTD421可(ke)提供2路(lu)RS485接(jie)口，串行連(lian)接(jie)隧(sui)道(dao)中(zhong)的多個調光(guang)控制器。在隧(sui)道(dao)監(jian)控室的綜合(he)業務光(guang)纖(xian)復用(yong)設備(bei)IDM MP200-30E設(she)備通(tong)過E1接口連接IDM MPCONV串口(kou)服務器，進(jin)而實(shi)現對隧道(dao)中所有RS485信號(hao)的匯聚功(gong)能。

串口服務器通(tong)過IP接口接入到燈(deng)光控(kong)制(zhi)(zhi)中心，連接控(kong)制(zhi)(zhi)計算機，通過燈(deng)光控(kong)制(zhi)(zhi)軟件實現對(dui)隧道(dao)燈(deng)光控(kong)制(zhi)(zhi)。

3           方案特點

1)         在此系統上(shang)選擇的(de)設備，在組網(wang)(wang)(wang)上(shang)，具有組建鏈網(wang)(wang)(wang)，環(huan)網(wang)(wang)(wang)的(de)能力。簡化電纜施工(gong)，并能夠在某(mou)處光纜中斷的(de)情況(kuang)下，自愈(yu)環(huan)網(wang)(wang)(wang)能夠保(bao)證業務的(de)不(bu)間斷傳(chuan)輸。

2)        中心端設備(bei)具有多(duo)路(lu)RS485業(ye)務匯集成一(yi)個(ge)IP端口的能力和(he)將以太網業(ye)務進(jin)行匯集的能力。

3)        并能(neng)為后期在擴(kuo)容后，能(neng)夠(gou)進行安(an)防監控(kong)和應急通信提(ti)供(gong)相應接入手(shou)段。
