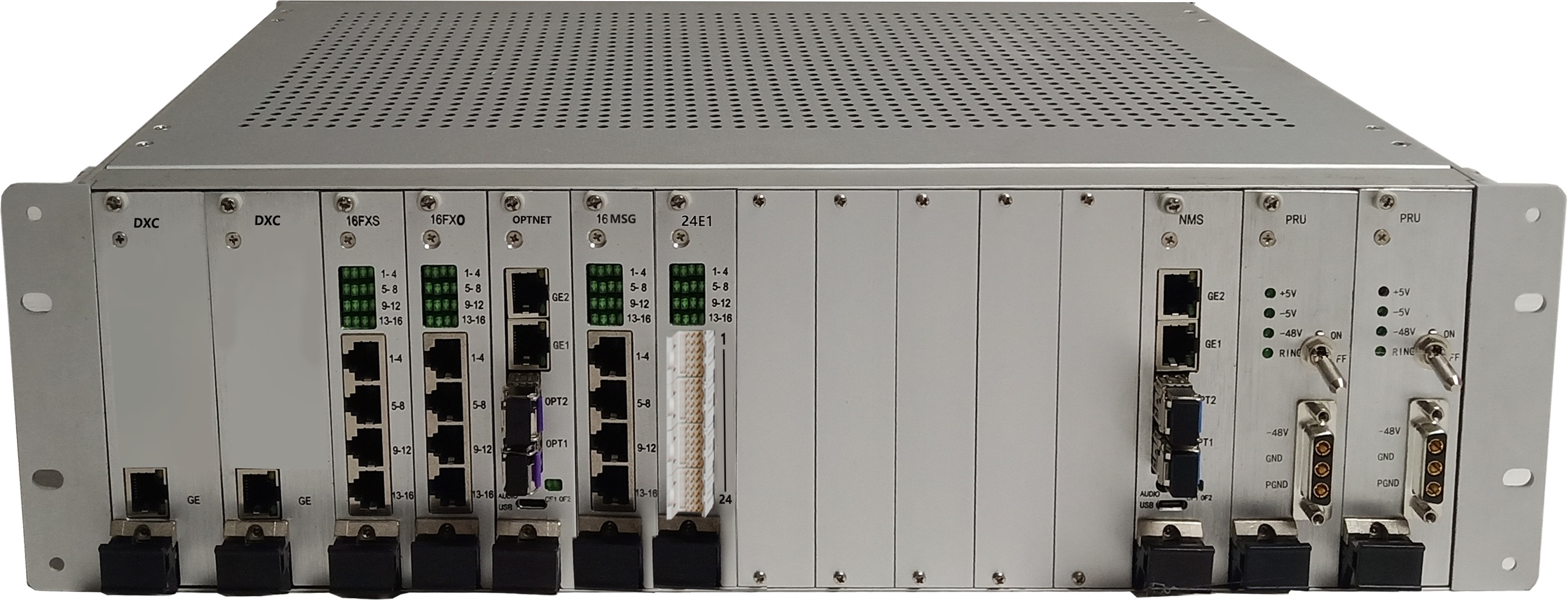

IDM MSTP8200 綜合業務傳輸設備
產品特性
u 采用19英(ying)寸(cun)標準3U機箱、插盤式設計；提供15個3U用戶(hu)插盤槽位；
u SFP類型(xing)STM-16/STM-4/STM-1光接口，支持SDH環網、鏈網，支路1+1通道保護；
u 提供(gong)TDM接口(kou)業務間的全交叉：
nVC12交叉容量(liang)：6174×6174
nVC3顆粒交叉(cha)容量：288*288
nVC4顆粒(li)交叉容(rong)量(liang)：128*128
n支持單向、雙向和廣播(bo)業務；
u 最多(duo)支持160路64K時隙業務的接(jie)入；
u 可提供(gong)物理隔離的EoS以太網，每(mei)組EoS帶寬：
nVC4顆粒：最大為(wei)為(wei)N×VC4（N=1~8）可設；
nVC3顆粒：最大為為N×VC3（N=1~24）可設(she)；
nVC12顆粒：最大(da)為為N×VC12（N=1~50）可設；
n每組并提供1組(zu)擴展以太網端口(kou)預(yu)留(liu)；與8FE盤配套使用擴展以太網接(jie)口數量；
u 提供5合(he)一2線(xian)音(yin)頻卡(ka)：3U-8MVOICE；每張盤提供(gong)8路2線(xian)音頻；每路2線(xian)音(yin)頻可以(yi)配(pei)置(zhi)成FXO/FXS/熱線/磁石/2100磁石模式(shi)；
u 可插(cha)入雷達數據(ju)接入盤，單盤提供4路雷達數據業務接(jie)口，支持(chi)同步和異步工(gong)作(zuo)模式，同步模式下傳(chuan)輸速率支持(chi)300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，異步模式下傳輸(shu)速率最(zui)高(gao)支(zhi)持38.4kbps，38.4kbps以下速率(lv)自適應；
u 時(shi)鐘(zhong)(zhong)源(yuan)可以選擇線路(lu)時(shi)鐘(zhong)(zhong)、外時(shi)鐘(zhong)(zhong)(2Mbit/s或(huo)2MHz)和自(zi)由振蕩；
u 提供10個用戶槽位(wei)，可插入多種(zhong)業(ye)務(wu)盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話(hua)、磁石電話(hua)、高保(bao)真音頻(pin)、X.50和(he)10M/100M以(yi)太網等語音和數(shu)據(ju)業務(wu)的接入；
u 可以插入3UMPCONV用戶光口擴展(zhan)盤(pan)、WG300信令交換盤；
u 標準(zhun)機(ji)型(xing)無中繼傳輸距離(li)為40公里；超過(guo)此傳輸距離(li)可以進(jin)行定(ding)制；
u 提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提(ti)供SNMP簡單網絡管理(li)協(xie)議(yi)；
u DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份(fen)電源(yuan)；
技(ji)術規格(ge)
1) 光接口
|
接(jie)口類型(xing) |
STM-16 SFP |
光纖模式 |
單模 |
|
收(shou)/發速(su)率 |
2.5G |
收/發(fa)波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收(shou)靈敏度 |
優于-32dBm |
|
傳(chuan)輸距離 |
|
||
|
接口類型 |
STM-4 SFP |
光(guang)纖模式 |
單(dan)模 |
|
收/發速率 |
622.08Mbps/622.08Mbps |
收/發(fa)波(bo)長 |
1310nm/1550nm |
|
發(fa)光(guang)功率(lv) |
-12~-6dBm |
接收靈敏度 |
優(you)于-32dBm |
|
傳輸距(ju)離 |
|
||
|
接口類型 |
STM-1 LC |
光纖模式 |
單模
|
|
收/發(fa)速率 |
155.52Mbps/155.52Mbps |
收/發波(bo)長 |
1310nm/1550nm |
|
發光功(gong)率(lv) |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
|
傳(chuan)輸距離 |
|
||
2) E1接口
|
碼(ma)速率(lv) |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/32 |
信(xin)令(ling) |
隨(sui)路信(xin)令 |
3) 以太網(FE)
|
接口類型 |
RJ-45 |
傳輸速(su)率 |
N×VC12（N≤50） |
|
標準協議 |
支(zhi)持IEEE802.3 |
工作(zuo)方式 |
全/半雙工/自適應 |
4) 以(yi)太網(GE)
|
接(jie)口類型(xing) |
RJ-45 |
傳(chuan)輸速率 |
N×VC12（N≤63） |
|
標(biao)準協議 |
支持IEEE802.3 |
工作方式 |
全/半(ban)雙工/自(zi)適應 |
5) FXO、FXS接口
|
音(yin)頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路(lu)電流(liu) |
20mA/路(lu) |
6) 同向64K接口
|
碼型(xing) |
G.703標準(zhun) |
碼速(su)率 |
64Kbps
|
|
阻抗 |
平衡120Ω |
全面符合(he)ITU的(de)G.703建議標準 |
|
7) EM2/4線接(jie)口
|
音頻范(fan)圍 |
300Hz~3400Hz |
阻(zu)抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低(di)于18dB |
8) 磁石(shi)接口(kou)
|
音頻(pin)范(fan)圍(wei) |
300Hz~3400Hz |
阻(zu)抗 |
平衡(heng)600Ω |
|
壓縮率 |
ITU G.711中A律 |
回(hui)波損耗 |
不低于18dB |
9) V.24接(jie)口
|
傳(chuan)輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
10) V.35接口
|
接口(kou)類型 |
RJ-45 |
電氣特(te)點(dian) |
符合(he)ITU-T V.35建(jian)議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終(zhong)端(duan)接口 |
符合ISO2593規定(ding) |
11) 電源(yuan)及功(gong)耗
|
供電方(fang)式 |
AC220V/DC- 48V |
整機功耗(hao) |
≤150W |
12) 環境條件
|
工作溫(wen)度 |
-10oC ~+50oC |
相對濕度 |
0~95%（無凝結(jie)） |
13) 產品(pin)尺寸(cun)
|
長度×深度(du)×高度 |
480mm*308mm*131mm |
典(dian)型(xing)應(ying)用

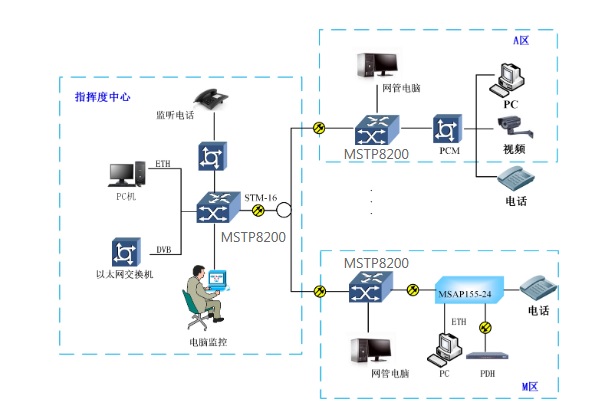

IDM MSTP8200設備星型(xing)組網應用(yong)
