IDM MSTP8000 綜合業務傳輸設備
產品特(te)性
u 采(cai)用19英(ying)寸標(biao)準(zhun)3U機箱、插(cha)盤式(shi)設計；提供17個3U用戶插盤槽(cao)位(wei)；
u 4個(ge)SFP類型STM-16/STM-4/STM-1光接口，支持SDH環網、鏈網，支路1+1通(tong)道(dao)保護；
u 提供TDM接(jie)口業務間的全交叉：
nVC12交叉容量：6174×6174
nVC3顆粒交叉(cha)容量(liang)：288*288
nVC4顆粒交叉容量(liang)：96*96
n支持單向(xiang)、雙向(xiang)和廣播業務；
u 最(zui)多支持170路64K時隙業務的接入；
u 可提供4組(zu)物理隔離的(de)EoS以(yi)太網，每組(zu)EoS帶寬：
nVC4顆粒：最(zui)大為(wei)為(wei)N×VC4（N=1~8）可設；
nVC3顆粒：最(zui)大為為N×VC3（N=1~24）可設(she)；
nVC12顆粒：最大為為N×VC12（N=1~50）可設(she)；
n每組(zu)并提供1組擴展以太網(wang)端口預(yu)留(liu)；與(yu)8FE盤配套使用擴展以(yi)太網接口數量；
u 提供5合一2線音頻卡：3U-8MVOICE；每張盤提供8路2線音頻；每(mei)路2線音(yin)頻可以配(pei)置成FXO/FXS/熱(re)線/磁石/2100磁石(shi)模式；
u 可插入雷達數據接入盤，單(dan)盤提供4路雷(lei)達數據業務接口，支持(chi)同(tong)步和異步工作模式，同(tong)步模式下傳輸速率支持(chi)300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，異步模式下傳(chuan)輸(shu)速率最高(gao)支持(chi)38.4kbps，38.4kbps以下速率(lv)自適應；
u 時(shi)(shi)鐘源可以選擇線路時(shi)(shi)鐘、外時(shi)(shi)鐘(2Mbit/s或2MHz)和(he)自由振蕩；
u 提供17個用戶槽位，可插入多種(zhong)業務盤，提(ti)供(gong)PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電(dian)話(hua)、磁(ci)石(shi)電(dian)話(hua)、高(gao)保真音頻(pin)、X.50和10M/100M以太網等(deng)語音和數(shu)據(ju)業務(wu)的接入；
u 可以插入3UMPCONV用(yong)戶光口擴展盤、WG300信令(ling)交換盤；
u 標(biao)準機型(xing)無中(zhong)繼傳(chuan)輸距離為40公(gong)里；超過(guo)此傳輸(shu)距(ju)離可以進行定制；
u 提(ti)供基(ji)于DCC、E1、N*64K和TCP/IP的以太(tai)網管(guan)理通道，提供SNMP簡單網絡(luo)管理協議；
u DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
技術(shu)規格
1) 光接(jie)口
|
接口類型 |
STM-16 SFP |
光纖模式 |
單模(mo) |
|
收(shou)/發速率 |
2.5G |
收/發波(bo)長 |
1310nm/1550nm |
|
發光(guang)功率 |
-12~-6dBm |
接(jie)收靈敏(min)度 |
優于-32dBm |
|
傳(chuan)輸(shu)距離(li) |
|
||
|
接口類(lei)型 |
STM-4 SFP |
光纖模式(shi) |
單模 |
|
收/發速率 |
622.08Mbps/622.08Mbps |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接(jie)收靈敏度 |
優于-32dBm |
|
傳(chuan)輸距(ju)離 |
|
||
|
接(jie)口類型(xing) |
STM-1 LC |
光(guang)纖模式(shi) |
單模
|
|
收(shou)/發速率 |
155.52Mbps/155.52Mbps |
收/發波長 |
1310nm/1550nm |
|
發光(guang)功率 |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
|
傳(chuan)輸距離 |
|
||
2) E1接口
|
碼(ma)速(su)率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/32 |
信令 |
隨路信令(ling) |
3) 以(yi)太網(wang)(FE)
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤50） |
|
標準協議 |
支(zhi)持IEEE802.3 |
工作方式 |
全/半雙工/自適應(ying) |
4) 以太網(GE)
|
接口類型 |
RJ-45 |
傳輸(shu)速率 |
N×VC12（N≤63） |
|
標準協議 |
支持IEEE802.3 |
工(gong)作方式 |
全(quan)/半雙工(gong)/自適應 |
5) FXO、FXS接口
|
音(yin)頻(pin)范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中(zhong)A律 |
|
阻抗 |
三元(yuan)復(fu)式阻抗200Ω+560Ω//0.1μF |
環路電流(liu) |
20mA/路(lu) |
6) 同(tong)向64K接口
|
碼型 |
G.703標準(zhun) |
碼速率(lv) |
64Kbps
|
|
阻抗 |
平衡120Ω |
全面符合ITU的G.703建議標準(zhun) |
|
7) EM2/4線接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回(hui)波損(sun)耗 |
不(bu)低于18dB |
8) 磁石(shi)接口
|
音頻(pin)范(fan)圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中(zhong)A律(lv) |
回波損耗(hao) |
不低(di)于18dB |
9) V.24接口
|
傳(chuan)輸速率 |
異步≤9600bps；同步64Kbps |
電氣特(te)點 |
符(fu)合CCITT V.28協議 |
10) V.35接口
|
接口類型 |
RJ-45 |
電氣(qi)特點 |
符合ITU-T V.35建議 |
|
傳輸速(su)率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規(gui)定(ding) |
11) 電(dian)源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機(ji)功耗(hao) |
≤150W |
12) 環境(jing)條件
|
工(gong)作溫度 |
-10oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
13) 產品尺(chi)寸(cun)
|
長度×深度×高(gao)度 |
480mm*308mm*131mm |
典(dian)型應(ying)用

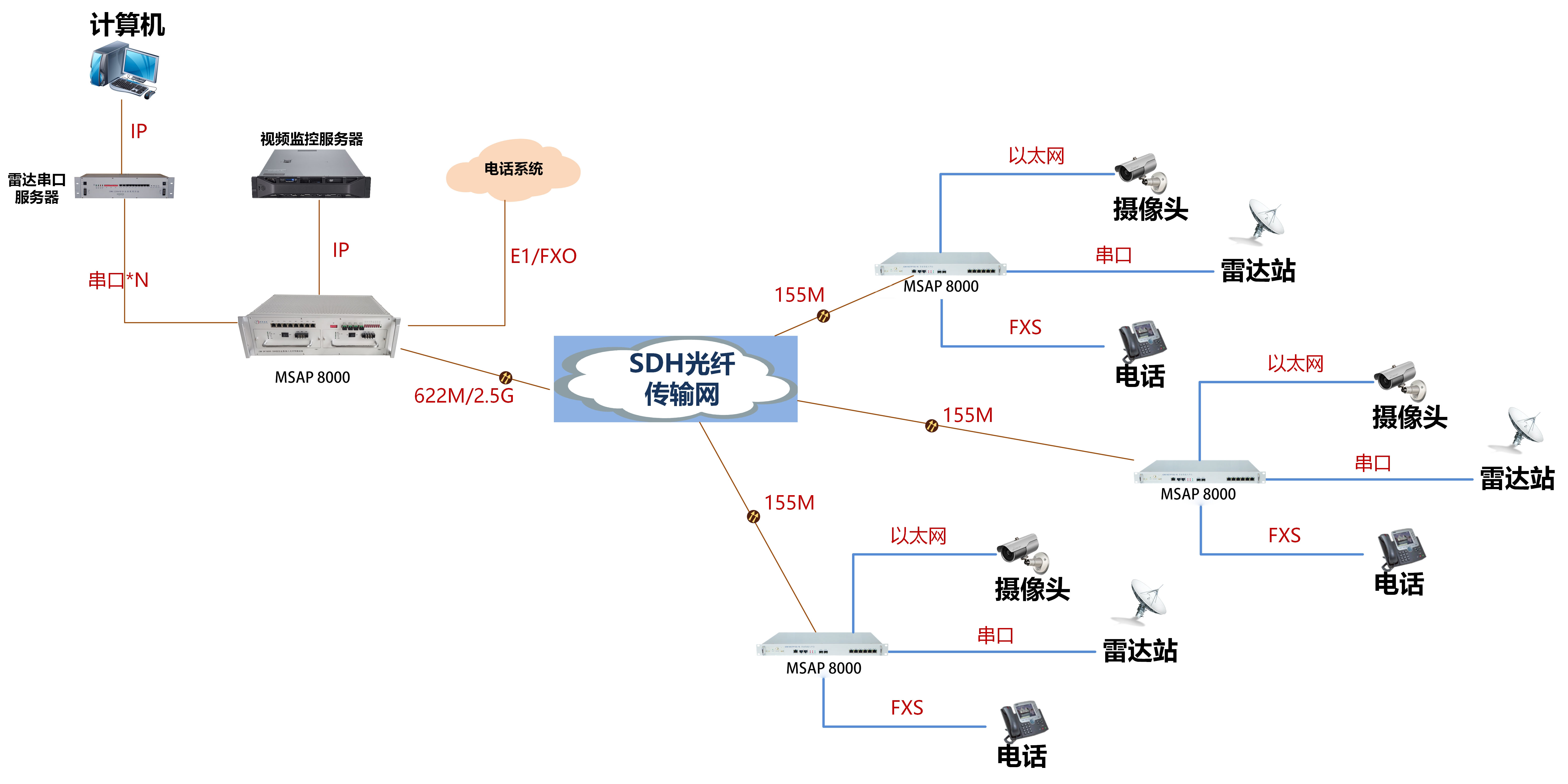

民航雷達數據(ju)傳輸應用(yong)

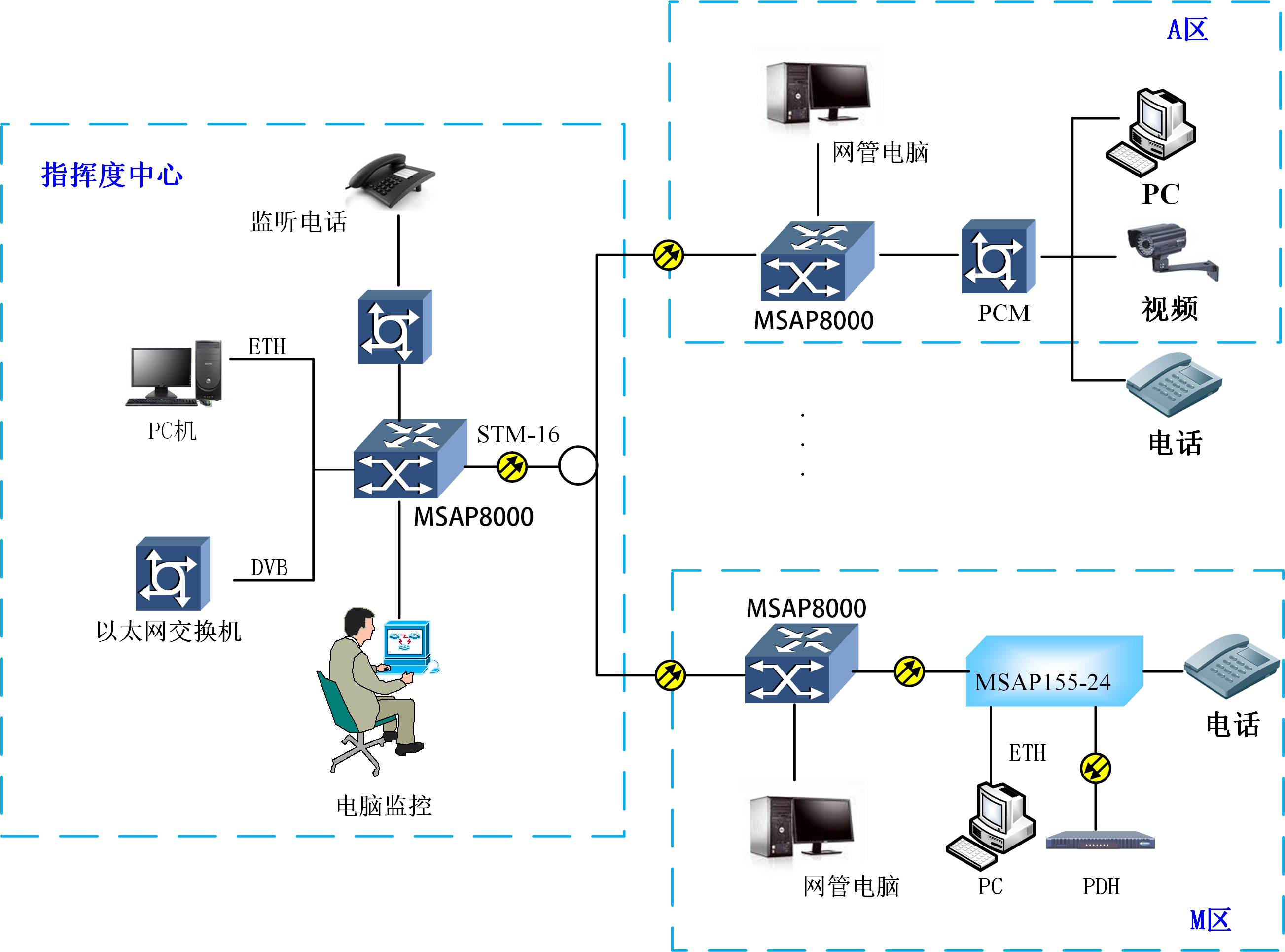

星型組網綜合業務傳輸應用
