PCM設備 IDM MAP8E1-30綜合業務交叉復用設備
概(gai)述
IDM MAP8E1-30綜合業務交叉復用設備是一個集64K窄帶業務接入、PCM復用、64K時隙交叉連接于一體的綜合業務平臺。
IDM MAP8E1-30設備主要用于數(shu)據通(tong)(tong)信網絡中接(jie)入(ru)層(ceng)的業務接(jie)入(ru)和(he)交叉。具備完整的同(tong)步定時(shi)功能(neng)，提供8路(lu)E1通(tong)(tong)道中64K級的無(wu)阻塞交叉連接(jie)，同(tong)時(shi)可(ke)提供30路(lu)64K業務，包括(kuo)電(dian)話、磁石(shi)電(dian)話、共電(dian)電(dian)話和(he)V.24等數(shu)據業務。

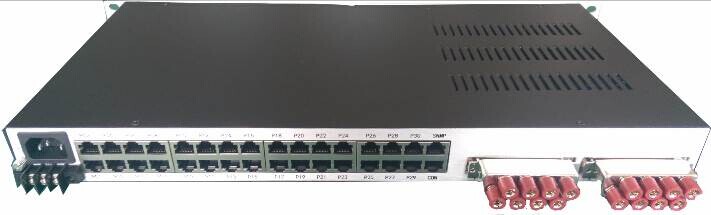

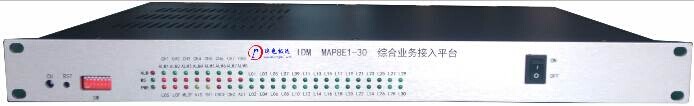

IDM MAP8E1-30綜合業務交叉復用設備(bei)圖片
產品特性
主機提供30路64K（或Nx64K）用戶窄帶業務接入；
主板上提供15個業務插卡槽位，每卡最多兩路業務；
話路接口可以是FXO局端自動電話、FXS遠端自動電話、MAG磁石電話；數據業務有V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K帶寬的V.35/V.36、以太網網橋；
可以提供串口網管或以太網SNMP網管；
可以提供提供交流220V電源，或直流-48V電源；
8組E1可以組成點對點、鏈網、星型網等結構。
技術規(gui)格
1) E1接口(kou)
|
碼速率(lv) |
2.048Mbps |
碼型 |
HDB3 |
|
標準(zhun)協議 |
支(zhi)持ITU-T G.703 |
阻抗(kang) |
75Ω/120Ω |
|
幀(zhen)結構 |
PCM30/32 |
信令 |
隨路信令 |
2) 以太(tai)網(FE)
|
接口類(lei)型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤50） |
|
標準協議 |
支持(chi)IEEE802.3 |
工(gong)作方式 |
全(quan)/半雙工/自適應 |
3) 以太網(GE)
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤63） |
|
標準協議 |
支持IEEE802.3 |
工作方(fang)式(shi) |
全/半(ban)雙工/自適應(ying) |
4) FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓(ya)縮率 |
ITU G.711中(zhong)A律(lv) |
|
阻抗 |
三元(yuan)復式阻抗200Ω+560Ω//0.1μF |
環(huan)路電流(liu) |
20mA/路(lu) |
5) 同(tong)向64K接口
|
碼(ma)型 |
G.703標準(zhun) |
碼速率 |
64Kbps
|
|
阻抗 |
平衡(heng)120Ω |
全面符合(he)ITU的(de)G.703建議標準 |
|
6) EM2/4線(xian)接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中(zhong)A律 |
回(hui)波損耗 |
不低于18dB |
7) 磁石接(jie)口
|
音頻范圍 |
300Hz~3400Hz |
阻抗(kang) |
平(ping)衡600Ω |
|
壓縮率 |
ITU G.711中A律(lv) |
回(hui)波損耗 |
不低于18dB |
8) V.24接口
|
傳輸速率(lv) |
異步≤9600bps；同步64Kbps |
電(dian)氣(qi)特(te)點 |
符合CCITT V.28協議 |
9) V.35接口
|
接(jie)口類型 |
RJ-45 |
電氣特點 |
符(fu)合ITU-T V.35建議 |
|
傳輸(shu)速率(lv) |
n×64Kbps（n=0～31） |
終端接口(kou) |
符合ISO2593規定(ding) |
10) 電源及功耗
|
供電(dian)方(fang)式(shi) |
AC220V/DC- 48V |
整(zheng)機(ji)功耗(hao) |
≤150W |
11) 環境(jing)條件
|
工作(zuo)溫度 |
-10oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
12) 產品尺(chi)寸
|
長度×深度×高度(du) |
482×309×44(mm) |
應用示例
典型組網拓撲圖

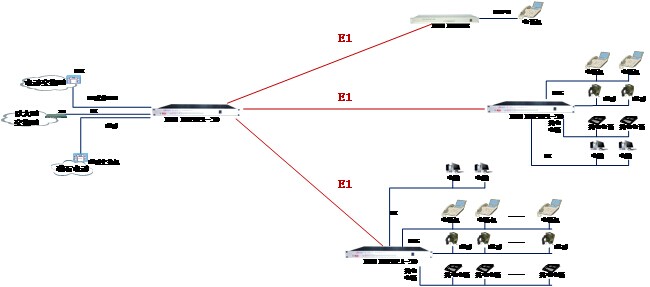

E1傳輸鏈路主備保護應用

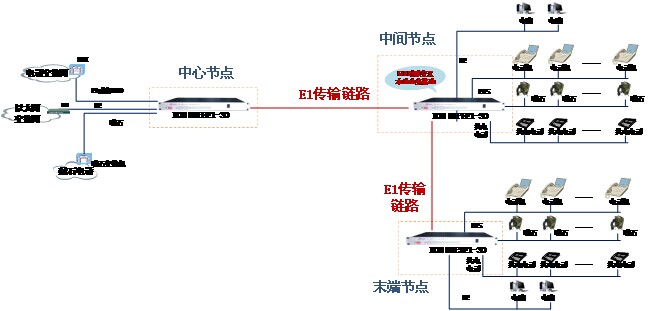

DXC時隙(xi)交叉(cha)功能應用
