PCM設備 IDM MUX8綜合業務復用設備
一、 概述
IDM MUX8綜合業務復用(yong)設備是我公司研制的(de)在E1傳(chuan)輸通道(dao)上傳(chuan)輸N*64K數(shu)據業務(wu)的(de)同時可(ke)傳輸(shu)8路(lu)64K話音、數據業(ye)務(wu)的綜合復(fu)用傳輸設備。
IDM-MINI8采用(yong)獨(du)立式結構，可(ke)以將10/100Base-T以太網、語音、V.35、V.24等業務轉化為E1數據(ju)流，在E1通道上進行傳輸(shu)，適合(he)于通過微波(bo)、DDN專網等信(xin)道將接(jie)口的工作距離延伸，擴大服務范(fan)圍。
二(er)、 產品特性
Ø 采用19 英寸1U 標準機箱；
Ø 采用模塊(kuai)化結(jie)構(gou)，功耗低，可靠性強；
Ø 提供雙(shuang)E1傳輸接(jie)口；
Ø 兩組E1可以選互備份、或時隙提取模式
Ø 提供(gong)8路64K業(ye)務接口，可選(xuan)FXO、FXS、V.24、磁石、共電和EM等(deng)業(ye)務卡；
Ø 適應(ying)寬幅電壓模式：支持DC-48V或～220V，或雙電源供電；
Ø 可作為(wei)光貓、接(jie)口轉換器(qi)使用(yong)。
三、 技術規格
1) E1接口
|
碼速率(lv)
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信(xin)令
|
隨路(lu)信令(ling)
|
2) 以太(tai)網(FE)
|
接(jie)口類型
|
RJ-45
|
傳(chuan)輸速(su)率(lv)
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方(fang)式(shi)
|
全(quan)/半雙工(gong)/自適(shi)應
|
3) 以太網(GE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤63）
|
|
標準協議
|
支(zhi)持(chi)IEEE802.3
|
工(gong)作方式
|
全/半雙工/自(zi)適應
|
4) FXO、FXS接(jie)口
|
音頻范(fan)圍(wei)
|
300Hz~3400Hz
|
壓(ya)縮(suo)率
|
ITU G.711中A律
|
|
阻抗(kang)
|
三元(yuan)復式阻抗200Ω+560Ω//0.1μF
|
環路(lu)電流
|
20mA/路
|
5) 同向64K接口
|
碼型
|
G.703標準
|
碼(ma)速(su)率(lv)
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議(yi)標準
|
|
6) EM2/4線接(jie)口
|
音(yin)頻范(fan)圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回(hui)波損耗(hao)
|
不低于(yu)18dB
|
7) 磁石接口
|
音(yin)頻范(fan)圍
|
300Hz~3400Hz
|
阻(zu)抗(kang)
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律(lv)
|
回波損耗(hao)
|
不(bu)低于18dB
|
8) V.24接(jie)口
|
傳輸速率
|
異(yi)步≤9600bps；同步64Kbps
|
電氣特點
|
符合(he)CCITT V.28協議
|
9) V.35接(jie)口
|
接口類型
|
RJ-45
|
電氣(qi)特點
|
符合ITU-T V.35建(jian)議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口(kou)
|
符合ISO2593規(gui)定
|
10) 電(dian)源及功耗
|
供電方式(shi)
|
AC220V/DC- 48V
|
整機功耗(hao)
|
≤150W
|
11) 環境條件(jian)
|
工作溫度
|
-10oC ~+50oC
|
相(xiang)對(dui)濕度(du)
|
0~95%（無凝(ning)結）
|
12) 產品尺寸
|
長(chang)度(du)×深度×高度
|
220×141×39(mm)
|
四、 應用示例

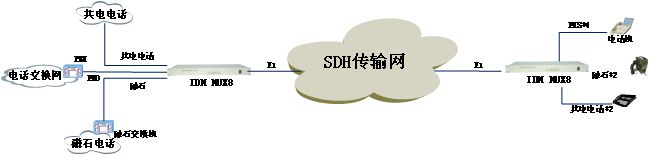

IDM MUX8點對點應用組網拓撲圖
