IDM MAP4E1-30綜合業務交叉復用設備
概述
IDM MAP4E1-30綜合業務交叉復用設備是一(yi)個集64K窄(zhai)帶業務(wu)(wu)接入、PCM復(fu)用、64K時隙交叉連(lian)接于一(yi)體的綜(zong)合業務(wu)(wu)平臺。
IDM MAP4E1-30設備主要用于(yu)數據通(tong)信(xin)網絡中(zhong)接(jie)入(ru)層的業(ye)務接(jie)入(ru)和交叉。具備完整的同(tong)步(bu)定時功能，提供(gong)4路E1通(tong)道中(zhong)64K級的無阻塞(sai)交叉連接(jie)，同(tong)時可(ke)提供(gong)30路64K業(ye)務，包括(kuo)電(dian)話、磁(ci)石(shi)電(dian)話、共電(dian)電(dian)話和V.24等數據業(ye)務。

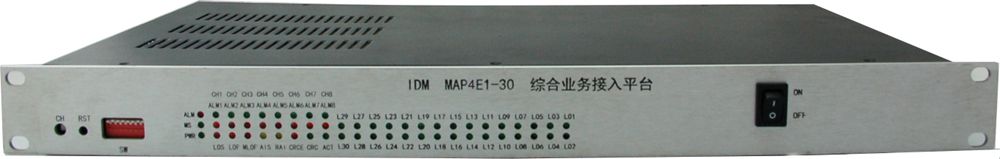

IDM MAP4E1-30綜合業務交叉復用設備圖片
產品特性
采用19英寸1U標(biao)準(zhun)機箱，便于安(an)裝。
4組E1的(de)全時隙無阻塞交(jiao)叉(cha)連接(jie)；
主機(ji)提供(gong)30路64K（或Nx64K）用戶(hu)窄帶(dai)業務接入；
主板上提供15個業(ye)務插卡(ka)槽位，每(mei)卡(ka)最多兩路業(ye)務；
話(hua)路接口可以是FXO局(ju)端自(zi)動(dong)電(dian)話(hua)、FXS遠端自(zi)動(dong)電(dian)話(hua)、MAG磁(ci)石(shi)電(dian)話(hua)；數據(ju)業(ye)務有(you)V.24/RS232/RS485/RS422、X.50/X.58、同(tong)向64K、Nx64K帶寬的V.35/V.36、以太網網橋(qiao)；
可以提供(gong)串口網(wang)(wang)管(guan)或以太(tai)網(wang)(wang)SNMP網(wang)(wang)管(guan)；
可以提(ti)供提(ti)供交流220V電源，或直流-48V電源；
4組E1可以組成點對點、鏈網、星型(xing)網等結構(gou)。
技(ji)術規格
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持(chi)ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構(gou)
|
PCM30/32
|
信令
|
隨(sui)路(lu)信(xin)令
|
|
接口類型
|
RJ-45
|
傳輸(shu)速率
|
N×VC12（N≤50）
|
|
標準協議
|
支(zhi)持IEEE802.3
|
工作方式
|
全(quan)/半(ban)雙工/自(zi)適應
|
|
接口類型
|
RJ-45
|
傳輸(shu)速率(lv)
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工作方(fang)式
|
全(quan)/半雙(shuang)工/自適應(ying)
|
|
音頻范(fan)圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復(fu)式(shi)阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
|
碼型
|
G.703標準
|
碼(ma)速率
|
64Kbps
|
|
阻(zu)抗
|
平衡120Ω
|
全面符合ITU的G.703建議標(biao)準
|
|
|
音頻(pin)范圍(wei)
|
300Hz~3400Hz
|
阻抗
|
平(ping)衡600Ω
|
|
壓縮(suo)率
|
ITU G.711中A律
|
回波損耗
|
不低于(yu)18dB
|
|
音頻(pin)范(fan)圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回(hui)波損耗
|
不低(di)于18dB
|
|
傳輸速(su)率
|
異(yi)步≤9600bps；同步64Kbps
|
電氣(qi)特點
|
符(fu)合(he)CCITT V.28協議
|
|
接(jie)口類型(xing)
|
RJ-45
|
電氣(qi)特點
|
符合(he)ITU-T V.35建議
|
|
傳輸速率(lv)
|
n×64Kbps（n=0～31）
|
終端接口
|
符(fu)合(he)ISO2593規定
|
|
供電方式
|
AC220V/DC- 48V
|
整(zheng)機功耗
|
≤150W
|
|
工作溫度
|
-10oC ~+50oC
|
相對濕(shi)度
|
0~95%（無凝結）
|
|
長度×深(shen)度×高(gao)度
|
482×309×44(mm)
|
應用示(shi)例
典型組網拓撲圖
E1傳輸鏈(lian)路主(zhu)備保護(hu)應用
DXC時(shi)隙交叉功能應(ying)用
