一 系統介紹

1.1 概述

IDM RG5200系列是瑞光極遠針對特殊應用(yong)開(kai)發(fa)的(de)模塊化(hua)融合調度(du)綜(zong)合網關產品，具(ju)有對信令和媒(mei)體的(de)強大處(chu)理能(neng)力，集各類通訊接口于一身，支持E1、FXO/FXS、4G LTE、、集(ji)群接(jie)口/車臺(tai)/手臺、音頻/短波/超短波(bo)、E&M接(jie)口、磁石(shi)接(jie)口、SIP等(deng)。支持雙電源，主要應用于IPCC、SIP調度(du)、統(tong)一(yi)通信等一(yi)些(xie)特定行業。

1.2 性能特點

(1). 模塊(kuai)化設計，19英寸3U機箱，最多可(ke)以插入(ru)17塊業(ye)務插(cha)盤；

(2). 主機(ji)提(ti)供7個千兆(zhao)以太網(wang)接口，其中2個端口，支(zhi)持(chi)鏈路聚合(he)，完成信令和媒體的處理，支(zhi)持(chi)SIP協議(yi)，支持G.711 U-Law and A-Law, G.711 Appendix 1, G.723.1 and G.723.1 Annex A, G.729 Annex A and Annex B語音編碼協議，支持IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv等網(wang)絡協議，支持G.168協議和(he)最大128ms延遲(chi)；

(3). 系統(tong)時(shi)鐘(zhong)(zhong)支持本地時(shi)鐘(zhong)(zhong)、線(xian)路(lu)恢復時(shi)鐘(zhong)(zhong)等(deng)時(shi)鐘(zhong)(zhong)模式；

(4). 磁石(shi)接入板(ban)支(zhi)持(chi)4路磁石(shi)(shi)電(dian)話(hua)的接入(ru)，實現磁石(shi)(shi)電(dian)話(hua)信(xin)令(ling)和SIP信令(ling)的相互轉(zhuan)換，可選(xuan)擇(ze)普(pu)通磁(ci)石接口或(huo)者2100Hz載(zai)波磁石接口；

(5). 模擬電話接入板(ban)支(zhi)持提(ti)供10路(lu)模擬電話(FXO/FXS)接(jie)口；

(6). 設備支(zhi)持基于SNMP協議的網管系統；

(7). E1插盤(pan)提(ti)供8個E1接(jie)入，分別是6個G.703的E1 接(jie)口(kou)，1個透傳(chuan)E1接口(kou)，一個傳(chuan)輸E1接口；

(8). 設(she)備提供17個業(ye)務槽位(wei)，可(ke)通過(guo)插入各種(zhong)擴展功能板實現通信傳輸/接入、信令轉換和調度功(gong)能(neng)，支(zhi)持擴(kuo)展(zhan)功(gong)能(neng)板如下(xia)：

u E1業(ye)務(wu)接入板(ban)：支持8個(ge)G.703的E1接口；

u 音頻業務接入板：可提(ti)供4路E/M二四線接(jie)口；

u LTE接入板：支持1路4G LTE接入；

u 電臺接(jie)入板：支(zhi)持(chi)4路電臺業務接口，實現短(duan)波/超短波電臺接(jie)入SIP軟交換(huan)系統(tong)；

u 集群接(jie)入(ru)板：支持4路(lu)集群業務接(jie)口(kou)，實(shi)現集群電(dian)臺接(jie)入SIP軟交換(huan)系統；

u 消回聲(sheng)功(gong)能板：支持600ms延遲，可應用于衛星(xing)傳輸(shu)等大延時場景中；

u 通用業務(wu)板：提供4個通用64K業務插槽，支持FXO/FXS、磁石、E/M二四線(xian)、電臺等(deng)多(duo)種業務小卡的混插，實現多(duo)種語音(yin)業務的接入和與SIP的轉換；

u 支持共線語音業務，使用E1線路進行級聯(lian)傳(chuan)輸(shu)。

二 設備結構

IDM RG5200設備為標準3U，19英寸的機(ji)箱。設計(ji)緊湊，充分利用(yong)前面板(ban)的空(kong)間，方便(bian)用(yong)戶操作。前面板(ban)布置(zhi)以(yi)太網(wang)接口(kou)、以(yi)太網(wang)網(wang)管接口(kou)、CPU控制臺接口、電源接線端子、電源開關以及各種指示燈。布局有按鍵開關、撥碼開關。

2.1 面板示意圖

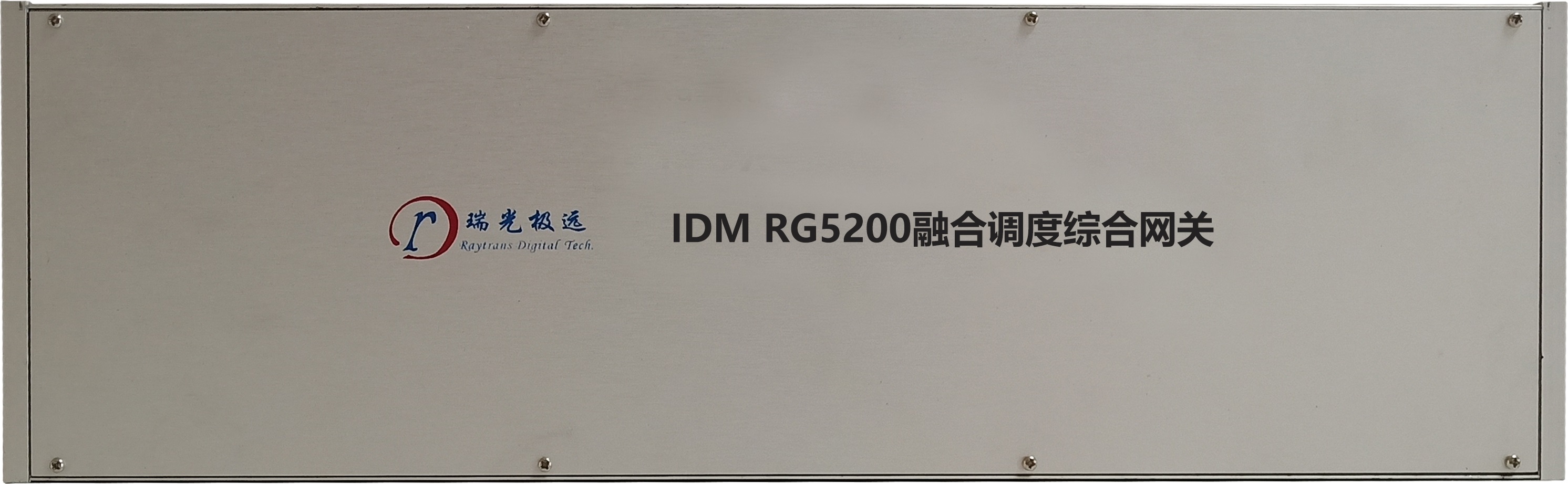

圖(tu)2-1  IDM RG5200設(she)備(bei)



圖2-1  IDM RG5200設備圖片

面板從左到右(you)，共提供(gong)17個通用插槽。

三(san) 組網應用

最多支持170路64K時隙業務的接入、話(hua)音、音視頻及局域網等通(tong)信(xin)業務合路為一路高速數據流，然(ran)后通(tong)過DDN專線(xian)、微波(bo)，衛(wei)星等通信鏈路進行雙(shuang)向傳(chuan)輸。支持音(yin)頻業務(wu)透(tou)傳(chuan)、數(shu)據業務(wu)透(tou)傳(chuan)、以太網通道物理隔離透(tou)傳(chuan)。

電話(hua)局端接口FXO、話(hua)機接口FXS、電(dian)臺(tai)接口/PTT手咪接口、LTE手機接口、磁石電話接口、擴音廣播接口、調音臺接口都可以在調度臺統一調度。



圖3-1  IDM RG5200組網應用圖

四(si) 技術指標

4.1 VOIP協議

u VoIP協議：SIP；

u 語音編解協議：Codec:G.711 U-Law and A-Law，G.711 Appendix 1，G.729 Annex A and Annex B；

u 網絡協議：IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv；

u 語(yu)音處理(li)技術：語(yu)音激活檢測(VAD) 、舒(shu)適(shi)噪音生(sheng)成(CNG)、回聲消除G.168(≤128ms延遲)等；

u 支持自(zi)動路由功能；

u 支持(chi)電話主叫號碼檢(jian)測和來電顯示；

u 支持撥號音、回鈴音等(deng)生成。

4.2 E1 接口

u 接(jie)口標準： G.703 / G.704；

u 接(jie)頭類型： DB37，提供DB37到微(wei)(wei)同(tong)軸頭的轉換器；

u 數據速率： 2.048Mbps；

4.3 串行接口

u 接口標(biao)準：EIA-422/EIA-232；

u 接頭類型：4個RJ45物理接口，提(ti)供DB25轉換電纜，提供4個(ge)DB25接(jie)口；

u 異步接口速率(lv)：速率(lv)可配置為300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

u 同步接(jie)口速率：速率可(ke)配置(zhi)為1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

4.4 模擬話音接口

u 接頭(tou)類型： RJ45

u 接口類(lei)型(xing)： FXS， FXO， E&MVOC、MSG

u 編(bian)碼協議： G.711(64k)

u 壓縮率：ITU G.711中A律

u 音頻范圍(wei)：300Hz―3400Hz

u 阻抗：平衡600Ω

4.5 以太網接口

u 網絡連接方(fang)式：端(duan)到端(duan)橋接

u 標準： IEEE802.3

u 接頭(tou)類(lei)型(xing)： RJ45

u 數據(ju)速率： 10/100Mbps

4.6 HDMI接口

u 采樣率：16k， 32k， 44.1k， 48k

u 碼率范圍：任意設置(zhi)，建(jian)議64k~256kbps

u 編碼格式：AAC， PCMA， MP3， MP2

u 增(zeng)益調節：-24db ~ +24db，默認為0：不調節(jie)增(zeng)益

u 碼率范圍：256K-4Mbps

u 碼率控制：CBR、VBR、AVBR、FIXQP

u 編(bian)碼格式：H.264、H.265

u 編碼協議：H.265 Main Profile Level 5.0，H.264 Baseline/Main/High Profile Level 5.1

u 智(zhi)能編碼：SmartP，DualP，ROI

u HDMI輸(shu)入能力：4K30

u 編碼能力：4K30x3 or 1080P30x12

u 幀類型(xing)：I/P

u 解碼能力(li)：1080P30x8

4.7 高保真音頻接口

u 輸(shu)入接口：支持HDMI、3.5mm Line-In

u 輸出接口：支持HDMI、3.5mm Line-Out

u 采樣率：支持48K、44.1K、32K、16K、8K

u 編碼格式：支持(chi)AAC、MP3、MPEG2、PMCA、PMCU

4.8 磁石接口

磁石(shi)接入板支持4路磁(ci)石(shi)的接入，完成磁(ci)石(shi)電話信(xin)令和SIP信令的相(xiang)互轉換，支持普通(tong)磁石(shi)接口(kou)和2100Hz載波(bo)磁石接口。

(1).    普通磁石

u 用戶話音信號(hao)與主板信號(hao)的相互轉換；數字(zi)信令和線路狀態之間的轉換，并為網管提供(gong)識別和狀態信息(xi)。

u 可以(yi)用作磁(ci)(ci)石(shi)電話機之間(jian)(jian)、磁(ci)(ci)石(shi)交換機之間(jian)(jian)、以(yi)及兩者之間(jian)(jian)的連接(jie)接(jie)口。

(2).    2100Hz載波磁石

u 2100Hz載波信令與鈴(ling)流(liu)或16時隙數字信(xin)令之(zhi)間的轉換，并為網管提供識別和(he)狀(zhuang)態信(xin)息(xi)。

u 用于(yu)將遠端PCM設備的(de)音頻中繼(ji)卡傳來的(de)2100Hz帶(dai)內信令(ling)轉(zhuan)換成(cheng)鈴(ling)流(liu)信號輸出，并(bing)把本端接收的振鈴(ling)信號轉(zhuan)換成(cheng)2100Hz帶內信令提供給遠端。

u 或者將(jiang)本端的2100Hz帶內信令轉換成16時隙(xi)的數字信令提供給遠(yuan)端(duan)，并把遠(yuan)端(duan)PCM的16時隙的數字(zi)信令轉換成2100Hz輸出。

4.9 集群接口

u 支持SIP協議，可以加入SIP軟交(jiao)換服務器(qi)的(de)會議室；

u 支持PTT對講(jiang)信令，可以定義E、M信令的有(you)效性，支持PTT手柄、集(ji)群對講(jiang)機的(de)選(xuan)擇接入(ru)。

4.10 電臺接口

u 在操作控(kong)制(zhi)端，對任一(yi)電臺進(jin)行禁聽(ting)、禁言、錄音、刪除、增加等(deng)功能(neng)。

u 控制臺(tai)語音放(fang)到電臺(tai)的(de)方式可以有PTT控制模式、VAD語(yu)音(yin)激活模式、PAD控制臺操作模式。通過控制臺可(ke)以實現發送使能(neng)、和接收使能(neng)。

u 通過(guo)SIP融合調度(du)系統可實現通(tong)過網(wang)絡傳輸發送指令給電臺(tai)網(wang)關，電臺(tai)網(wang)關轉發(透傳給電臺(tai))，并(bing)可對電臺相關參數進行查詢，修改，刪除等配置(zhi)操(cao)作；

u 可(ke)實現與(yu) 146 電臺的遠遙口通過兩(liang)線/四線(xian)方式對接(FSK調制)，采用全雙工異(yi)步串口通(tong)信(xin)，通(tong)信(xin)速率 1.2kbps；

u 提(ti)供2路音頻(pin)及(ji) PTT接(jie)(jie)口，可與短波(bo)電(dian)臺(tai)、超短波(bo)電(dian)臺(tai)、數(shu)據鏈對接(jie)(jie)互通，數(shu)據鏈接(jie)(jie)入設備(bei)，衛通及(ji)集群進行語音通話及(ji)控制；

u 通過電臺網關，實(shi)現電臺與SIP融合(he)調度系統語(yu)音互通，數據控(kong)制；

u 可實現(xian)通過網絡控制電臺 PTT 功能；

u 可實(shi)現通過(guo)網絡(luo)控制(zhi)勤務(wu)功能，可實(shi)現通過(guo)網絡(luo)查詢電臺當前波(bo)道、靜噪等狀態(tai)；

u 可實(shi)現(xian)(xian)通過網絡切換波道，可實(shi)現(xian)(xian)通過網絡控制靜噪開(kai)關；

u 具備(bei) WEB 界面配置管理(li)功(gong)能(neng)，能(neng)對 SIP 數(shu)據配置、音(yin)量控(kong)制(zhi)、噪音(yin)控(kong)制(zhi)、電臺控(kong)制(zhi)等技術參(can)數(shu)修改配置。

4.11 EM2/4線音頻

u 支(zhi)持2線模式(shi)和(he)4線模式，為網管提供識別和狀態信(xin)息(xi)。

u 完成EM信令和(he)SIP信令(ling)的相互轉換，音頻信息的IP傳輸(shu)；

u 支(zhi)持通過E1 傳(chuan)輸接口進行(xing)傳(chuan)輸；

u 支(zhi)持共線(xian)語(yu)音；

五 功能參數

5.1 工作環境

u 溫度(du)：0ºC--40ºC

u 濕(shi)度：90%(無凝結狀態)

5.2 外形與尺寸

u IDM RG5200：19英寸3U標準(zhun)機箱(xiang)：寬(kuan)度×深度×高度：485×310×135mm。

5.3 整機功耗

u 整機最大(da)功(gong)耗(hao)：230W±10%
