IDM M9000B通信指揮調度系統
一、IDM 通信指揮調度系統
IDM M9000B通信指揮調度系統采用先進的數字信號處理技術和大規模集成電路技術，可以將不同頻率、不同制式、不同種類的無線通信終端連接在同一個語音平臺上，達到全異的無線通信系統的互聯互通，也可連接固定電話網、蜂窩移(yi)動通(tong)信網、互聯（IP）網、無線局域網以及集群(qun)移動通(tong)信系(xi)(xi)統、衛星通(tong)信系(xi)(xi)統等。IDM M9000B通信指揮調度系統是一(yi)套(tao)適(shi)合(he)群(qun)指揮的(de)語(yu)音(yin)調度系(xi)統，可以(yi)擴展多種電(dian)話交換(huan)機的(de)數字(zi)信令標(biao)準(zhun)，具有(you)多種窄帶(dai)、寬帶(dai)的(de)語(yu)音(yin)數據接口(kou)能力。
IDM M9000B通信指揮調度系統可用于防(fang)空兵陣地指揮的作戰、訓練演習(xi)、反恐維穩、以及搶(qiang)險救(jiu)災等。可(ke)在自然災害或突發事件發生時提(ti)供車載、固定、便(bian)攜、移動各(ge)種通信方式的應急互通平(ping)臺。而且(qie)還迅速快捷(jie)地提(ti)供包括(kuo)公共和專(zhuan)用、有線和無線、跨地區、跨部門的應急互通通信系(xi)統的協(xie)同作戰語音平(ping)臺。
二、IDM M9000B通信指揮調度系統-研(yan)制背(bei)景
目前的調度機基本上是無線集群調度是一個獨立的系統，有時加上獨立的電話轉換接口；而有線調度系統只負責固定電話的調度，原有的郵電標準或電力調度機標準只定義了有線電話部分。幾年來，隨著IP電(dian)話的普及，基于IP的調度機也實現了無線集群和有線電話的綜合調度，IP技術下也(ye)解決了很多通(tong)信手段的接(jie)口(kou)網關問題(ti)，如GSM/CDMA（GOIP）網(wang)關、無線(xian)集群網(wang)關（ROIP）等，但網關(guan)種(zhong)類不多，且都是幾臺設(she)備級(ji)聯在一起，沒有一體(ti)化設(she)備。
現在市面上的指揮調度機將各種技術疊加在一起，設備龐大、管理復雜、容量小、軟件啟動時間長、接口種類少，在便攜應急方面應用不太方便，尤其與野外軍用級電話相連時各種信令接入不能完全實現（如2100Hz帶(dai)內信(xin)令(ling)、DCP信令等）。
應急通信指揮(hui)機需要(yao)大量的(de)群組會議操作，現有基(ji)于IP的調度機實現更多會議室技術時需要大量的運算，對處理器要求較高，會議室成員越多，聲音效果越差。
三、IDM M9000B通信指揮調度系統-系統性(xing)能優勢(shi)
目前調度機的發展趨勢是向IP 化發(fa)展，國際(ji)民航組織(zhi)也推出了(le)IP 調度在空管上的使用規范，但重(zhong)要領域的IP 調度都是對(dui)IP 傳輸網的性(xing)能有特定(ding)的要求，如端口流量限制、VLAN劃分等是(shi)IP 調度可(ke)靠應用的基(ji)本保證，基(ji)本都(dou)是IP專網。在沒有(you)IP 傳(chuan)(chuan)輸(shu)規(gui)劃(hua)的辦(ban)公網上傳(chuan)(chuan)輸(shu)IP 語音仍有許多(duo)安(an)全隱患。
M9000B 是基于傳統(tong)TDM 時隙交(jiao)換的語音調度(du)系(xi)統，傳統語音接(jie)口卡種類多，具有交(jiao)換響應快、硬件語音會議室可(ke)以做的容量(liang)很(hen)(hen)大、系(xi)統各模塊啟動(dong)速度(du)很(hen)(hen)快等特(te)點。在一些(xie)安全等級高(gao)的應用領(ling)域任然是主(zhu)選產品。
其調度控制是基于(yu)TDM的，但在(zai)語音傳(chuan)輸(shu)和(he)接入時(shi)提(ti)供(gong)VOIP通道。可(ke)以使(shi)用(yong)無線(xian)IP網，方便靈活。
四、IDM M9000B通信指揮調度系統---產品(pin)系(xi)列
1、IDM M9000B通信指揮調度系統---主機(ji)最大配(pei)置(zhi)
設備的中繼和(he)用(yong)戶接口可以(yi)是：

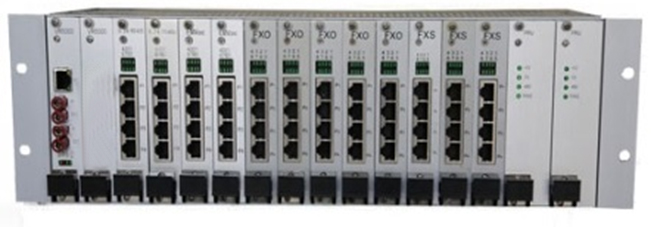

2、IDM M9000B通信(xin)指揮調度系統-主機用戶盤介紹(shao)

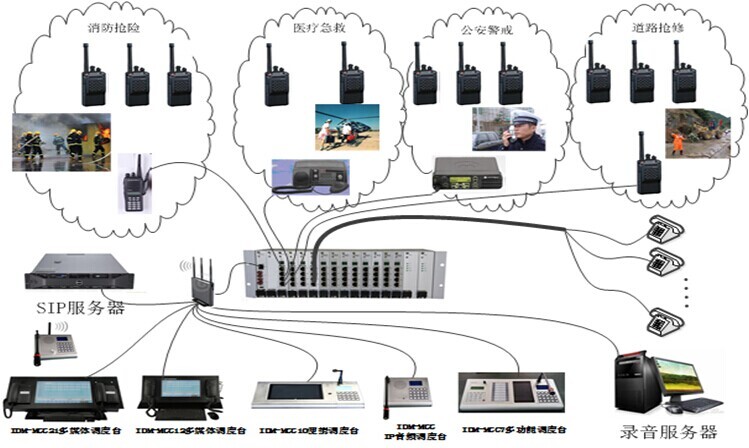

IDM M9000B通信指揮調度系統直聯終端示意圖

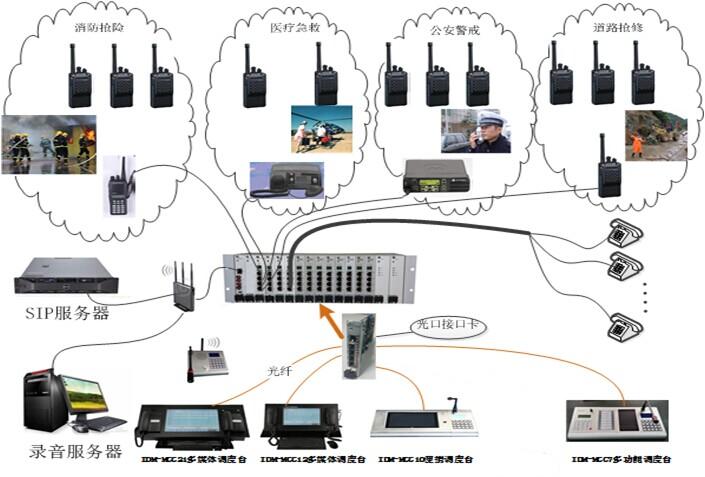

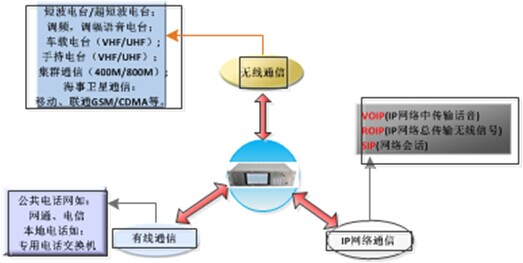

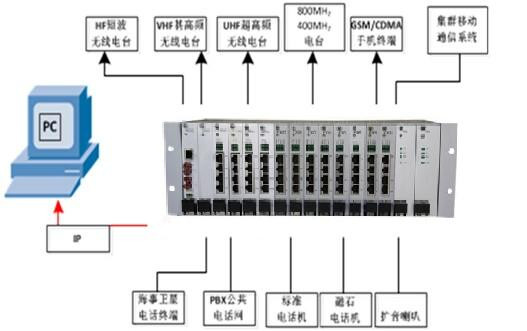

IDM M9000B通信指揮調度系統通信媒介示意圖
7、IDM M9000B通信指揮調度系統-與瑞光極遠傳輸和接(jie)入設備(bei)連接(jie)相連
8、IDM M9000B通信指揮調度系統-與瑞光極遠各種(zhong)TDM調度臺光纖聯網

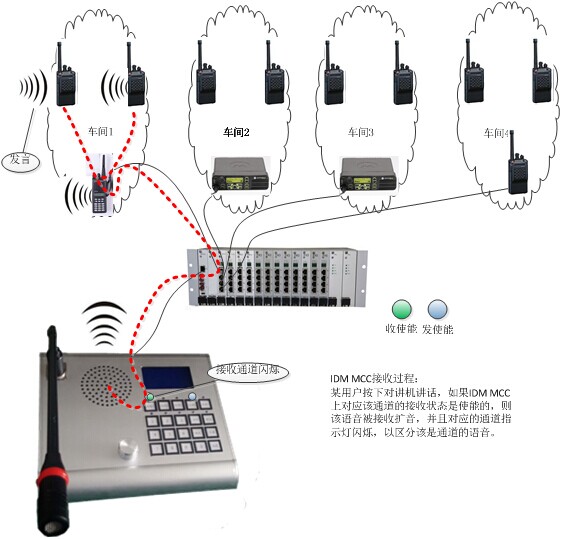

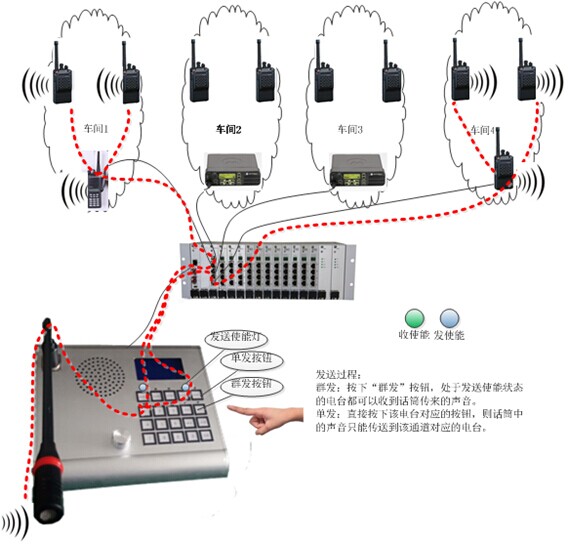

9、IDM M9000B通信指揮調度系統-與IDM MCC IP鍵盤調度臺對講過程

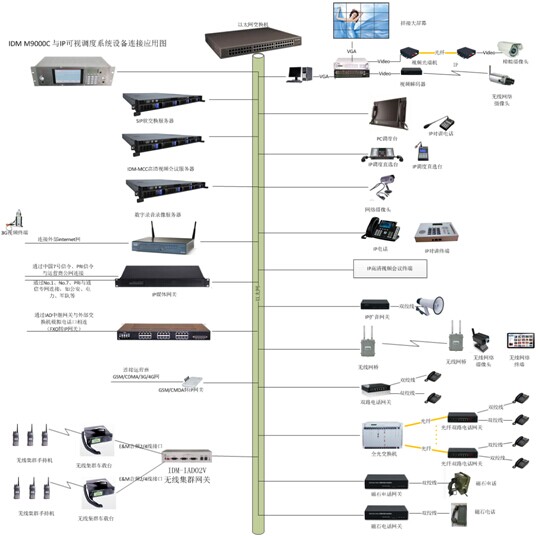

10、IDM M9000B通信指揮調度系統-與(yu)瑞光極遠各種IP調度臺聯網

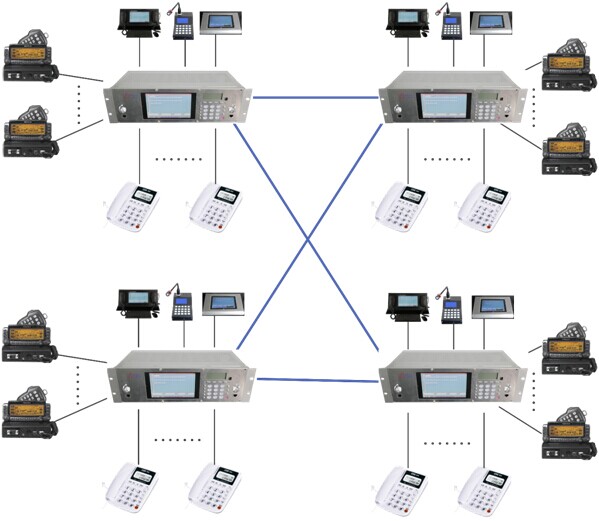

五、IDM M9000系列通信指揮調度系統應用1-多機組網應用(yong)
每一臺IDM M9000C可以通過雙絞線、E1、IP路(lu)由連(lian)接(jie)到(dao)其他IDM 9000C設備上(shang)。每臺IDM M9000C最多可(ke)以連接48臺(tai)電臺(tai)，或(huo)者最多可以連接120部(bu)電(dian)話終端。
每臺IDM M9000C可以連接最多60路對講終(zhong)端(duan)（包括(kuo)本端(duan)、遠端(duan)的音(yin)頻(pin)終(zhong)端(duan)），IDM 9000C遠端可以(yi)連接的同(tong)類(lei)設備(bei)決定于提(ti)供的中繼(ji)口(kou)數(shu)量，有兩(liang)個E1口，最多不超過(guo)110路環路中繼FXO口。
六、IDM M9000通信指揮調度系統--多(duo)機級聯(lian)擴容
每一臺IDM M9000C可以通過(guo)E1進行擴容(rong)操作。由(you)于電臺(tai)接口盤是4路接(jie)口，可以通過每個E1接口擴展30路電(dian)臺接口(kou)。
作(zuo)為擴展級聯(lian)的M900C只(zhi)起到PCM擴展接口的作(zuo)用，不再(zai)有調度交換的功能，也沒有操作(zuo)面板。

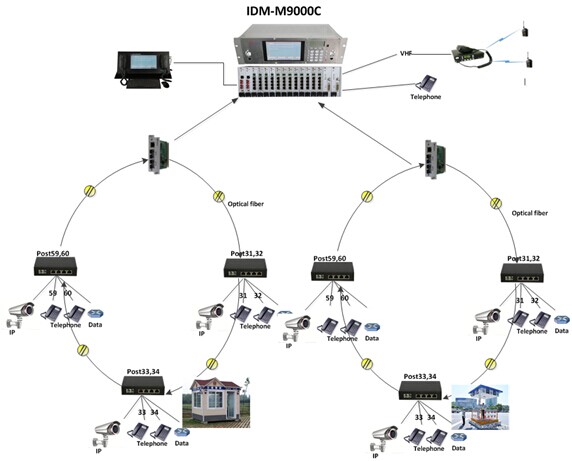

七、IDM M9000通信指揮調度系統-光纖環網音視頻布防系統(tong)
IDM M9000C可以(yi)接入120路有線、無線系(xi)統。還可以通過光纖環(huan)網實現音視頻(pin)監控指揮(hui)。
環網(wang)的優勢是中間(jian)某點光纖斷開后，不影響正常通信。
可(ke)以做到遠(yuan)端提機即通(tong)，圖(tu)像同(tong)步顯示。也可(ke)以對(dui)各個崗位進行(xing)廣播(bo)、轉(zhuan)接，電話(hua)機和(he)集群(qun)對(dui)講(jiang)機可(ke)以同(tong)時(shi)監聽。做到流動(dong)崗和(he)固定崗相(xiang)結合。
本系(xi)統可以有(you)最多(duo)8個光纖環，每(mei)兩個環共享30路電話。
支(zhi)持環網插卡是IDM MPconv盤，遠端連接IDM NTD421。
IDM M9000B通(tong)信指揮調度系統功能
1)、提供(gong)多種制(zhi)式通(tong)信接(jie)口
2)、提供自(zi)動和(he)人(ren)工接續方(fang)式(shi)
3)、提供一(yi)鍵直通的(de)調度功能(neng)
4)、提供平板遙控同步操作功能
5)、提供指揮錄音和播放功能
八、IDM M9000B通信指揮調度系統---系(xi)統優(you)點
1.基于TDM的調(diao)度系統(tong)帶寬預留、永不(bu)占(zhan)線(xian)、抗(kang)干擾能力強，語音時延小，而IP軟交(jiao)換易受IP廣播風(feng)暴、或其他突發IP流(liu)量的(de)影響(xiang)。
2.適應的(de)終(zhong)端(duan)類別多(duo)(duo)；用(yong)戶(hu)終(zhong)端(duan)通信(xin)方式多(duo)(duo)樣，滿足各種(zhong)應急需求；
3.本指揮機接入(ru)外部通信資源的手段(duan)多，直接提供多種通信手段(duan)；
4.最常用的指(zhi)揮操作(zuo)一鍵(jian)完(wan)成；
5.群(qun)組指揮（會議指揮）靈活、功能(neng)多，一(yi)鍵操(cao)作；
6.體積小(xiao)，便(bian)于攜帶，自帶電池、適(shi)合(he)野(ye)外作(zuo)業、野(ye)外部(bu)署快。
7.系(xi)統(tong)狀態和(he)用(yong)戶狀態采用(yong)多(duo)色指示燈顯示，系(xi)統(tong)設置(zhi)和(he)系(xi)統(tong)功(gong)能操作采用(yong)液晶(jing)屏(ping)輔(fu)助顯示.
IDM M9000B通信指揮調度系統---系(xi)統優點(續)
•通過基帶音頻的跨接具有可靠的保密性。（無接收無發射功能)
•統一調度功能是由有權限的控制臺(tai)操(cao)作，安全可靠。
•模塊(kuai)式結構支(zhi)持熱插拔，實時更換其他通(tong)用模塊(kuai)。
•可(ke)保存模塊設(she)置的(de)參數,無需更(geng)換同類模塊而改變使用頻率(lv)范(fan)圍(wei)。
•快速靈活(huo)地組成(cheng)臨時通(tong)話網及優先通(tong)話網。有交叉互通(tong)能(neng)力，具備多網交換互通(tong)功能(neng)。
•快速建(jian)立/拆除(chu)臨時無人職守的監(jian)聽(ting)功能。
•設備由(you)11V~15V直流供電(dian)，可用(yong)輕(qing)便的充電(dian)電(dian)池(chi)或車上電(dian)源，也可用(yong)110V~220V交流電源(yuan)。
•設備(bei)具有時域降噪，發射/接收(shou)音頻延遲。
•話音操控發射檢測。（VOX）
•話音(yin)調制(zhi)識(shi)別。（VMR)
•雙音多頻檢測及產生。（DTMF ）
•陸上(shang)公共電話網自(zi)適(shi)應混合(he)。（PSTN）
•發射(she)機監控音(yin)。
•IP網(wang)絡中(zhong)傳輸無線信號(RoIP)。
•IP網絡(luo)中傳輸話音信號(hao)(VoIP)。
基礎(chu)功能：點擊呼(hu)叫、通話轉(zhuan)移、呼(hu)叫轉(zhuan)移、駐(zhu)留、代答(da)、搶接、保持/恢復(fu)、免打擾、屏蔽、夜晚(wan)及節假日服(fu)務(wu)策略設定等操作(zuo)。
調度功能：單擊(ji)、強插、強拆、代接、、禁話(hua)、手動(dong)/自動(dong)轉(zhuan)接、、組呼、會議、動態分組、分級(ji)協同(tong)調度等(deng)操作。
廣播功(gong)能：含廣播、喊話、環(huan)境等(deng)功能(neng)、其(qi)中廣(guang)播包括即(ji)時(shi)(shi)廣(guang)播、定時(shi)(shi)廣(guang)播、廣(guang)播音源可選擇內部聲音文件(jian)、外音源或TTS文(wen)件(jian)進行播放。
集(ji)群：可調度不(bu)同頻段、不(bu)同型號、不(bu)同制式（數字/模擬）的機;可通過(guo)調度軟件(jian)界面(mian)進行(xing)話權控制;

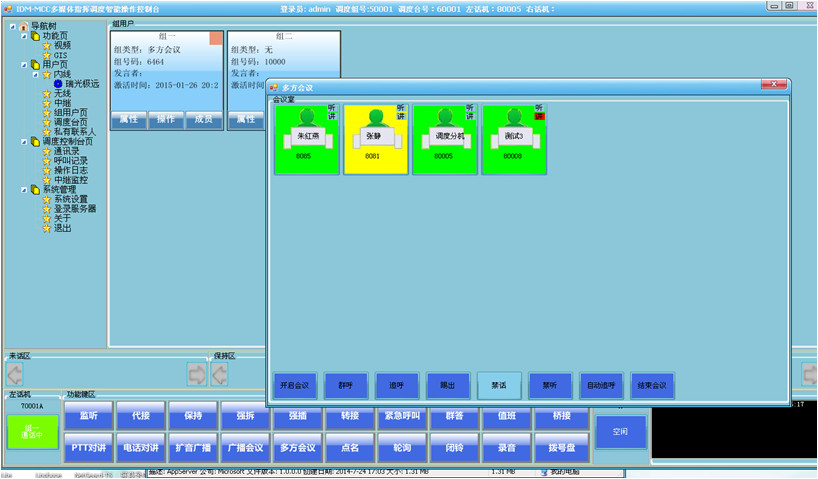

會議功能：會(hui)議(yi)(yi)召集、會(hui)議(yi)(yi)預定、會(hui)議(yi)(yi)成員身份認證、多組會(hui)議(yi)(yi)、監控會(hui)議(yi)(yi)過程等(deng)操(cao)作；
短(duan)信功能：可(ke)以點(dian)擊對內部IP話(hua)機、WIFI話機、多媒體終端、GPS終端發送短信(xin)，也可以對外部移(yi)動網絡手機發送短信(xin)息。
電子傳(chuan)真：導入傳真文件(jian)，批量發(fa)送，接收傳真后(hou)保(bao)存圖片(pian)自動發(fa)送到指定郵箱。
應急(ji)預案(an)：支(zhi)持(chi)通信(xin)應急預(yu)(yu)案(an)管理，按(an)使用(yong)環境預(yu)(yu)先編輯(ji)通信(xin)應急預(yu)(yu)案(an)（例如防汛、抗旱、爆炸、失火(huo)等）；當(dang)事(shi)件發生時，通過點(dian)擊對應出(chu)現預案按鍵，可以快速發起(qi)設置(zhi)好的通(tong)信調度工(gong)作(zuo)（例如：自(zi)動擴聲廣(guang)播(bo)告(gao)警、自(zi)動發起(qi)對應負責人(ren)的會議、自(zi)動發送事件短信）。
監控功能：未接(jie)來電、未注(zhu)冊、來電排隊情況都有顯(xian)示，通信故障告警、故障日志管(guan)理(li)。
系統管理：分組管(guan)理、賬號管(guan)理、多(duo)級權限(xian)管(guan)理、熱線管(guan)理。

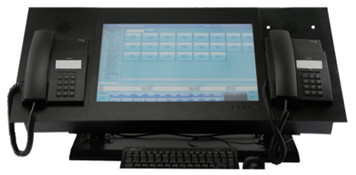

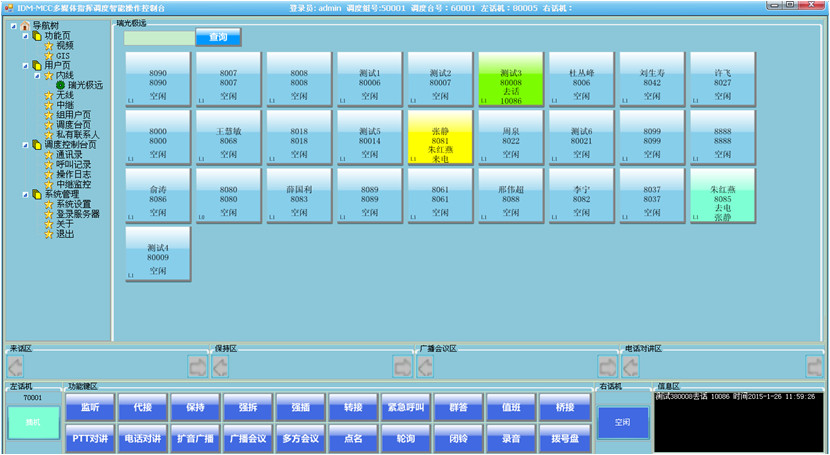

IDM-MCC21多媒體調度臺
; IDM-MCC12多媒體調度臺

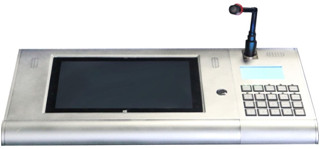

IDM-MCC10便攜調度臺

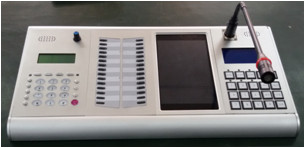

IDM-MCC電話線調度臺
IDM-MCC丹麥鍵IP音頻調度臺

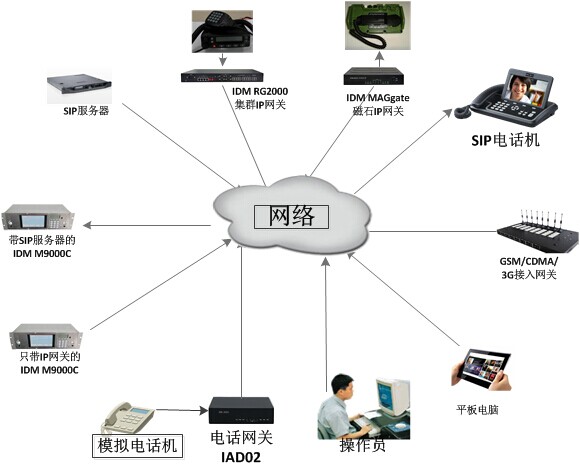

IDM M9000B通信指揮調度系統---4.SIP電話接(jie)入網關
提供M9000B在IP網上與模擬電話的(de)接口，滿足SIP協議標準

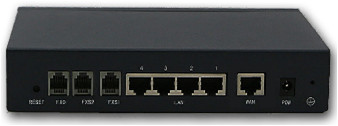

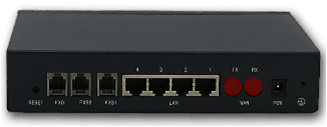

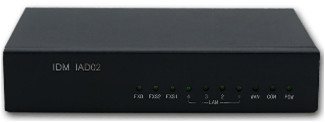

IDM IAD02是一款綜合(he)接入(ru)網關(guan)，兩路模(mo)擬電話(hua)到IP網傳輸(shu)的(de)接入(ru)網關(guan)。使用(yong)標(biao)準SIP協議，可以和標(biao)準的(de)SIP軟交換系(xi)統(tong)互聯(lian)。為(wei)運營商、企(qi)業和小區住(zhu)宅(zhai)用(yong)戶等提供(gong)VoIP/FoIP解決方案。
系統特性
提供1個WAN口和4個LAN口，WAN口支持電口(RJ45)和光口(FC)，光接口形式下可以和100M光纖收發器互通；
提供(gong)2個(ge)模擬電(dian)話機接(jie)(jie)口(FXS)和1個(ge)逃生(sheng)接(jie)(jie)口（FXO），第一(yi)部電(dian)話撥“0”接(jie)(jie)通(tong)PSTN電(dian)話（或(huo)通(tong)過網管設置(zhi)連接(jie)(jie)PSTN方式），掉電(dian)時第一(yi)部電(dian)話接(jie)(jie)入PSTN網。
十一.IDM M9000B通信指揮調度系統---視頻傳輸終(zhong)端

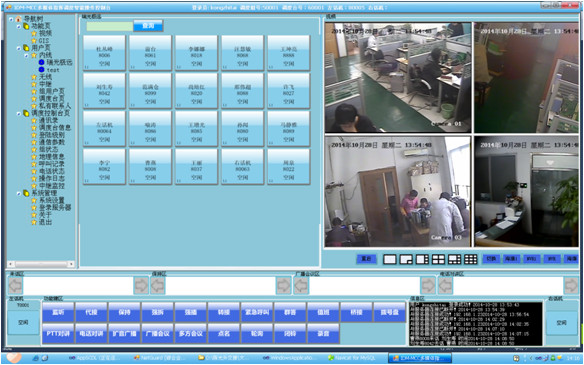

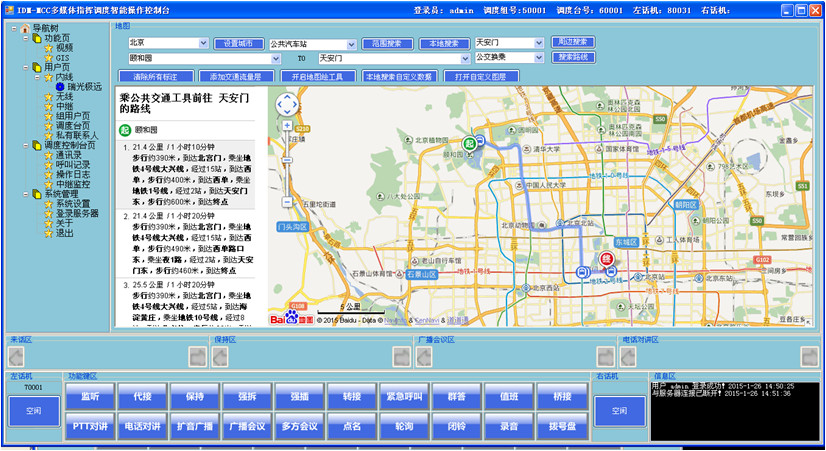

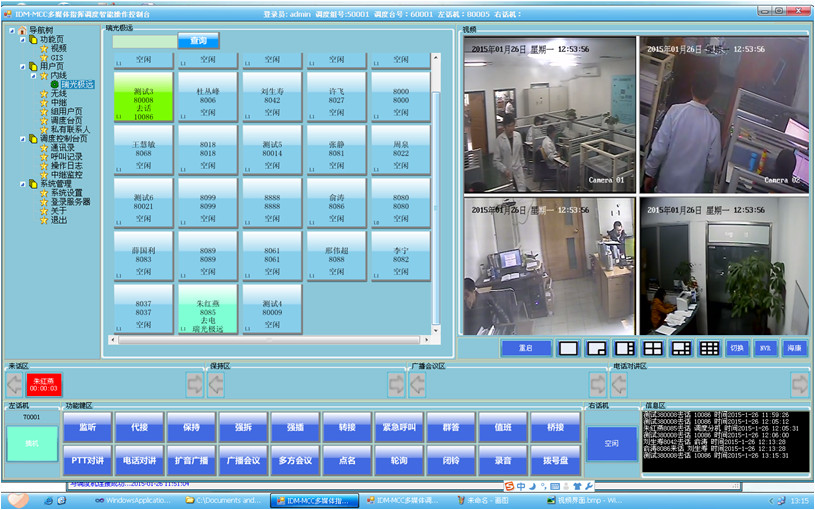

IDM-MCC指揮調度系統可以做到音頻、視頻協調調度，可以將電話號碼、或者無線對講機的ID號碼和對應的視頻綁定，能夠快速掌握目標區域的音視頻信息。即目標客戶的聲音和圖像同步顯示。視頻傳輸分為IP專網視頻傳輸、和IP公網視頻傳輸兩種方式。IP專網有足夠的帶寬可以傳輸高清晰度圖像。在IDM MCC調度臺上可以同步顯示音頻、視頻調度信息。

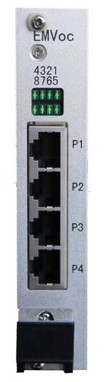

十四.IDM M9000B通信指揮調度系統---板卡介紹
VHF電臺的音頻信(xin)號為600Ω平(ping)衡輸出或輸入，－30dBm～+10dBm可(ke)調。
VHF電(dian)臺的控制(zhi)信號PTT（PUSH TO TALK）為平時在線對地直流正(zheng)電(dian)壓(ya)。起控時，正(zheng)電(dian)壓(ya)接(jie)地，線間電(dian)流可忽略不(bu)記。

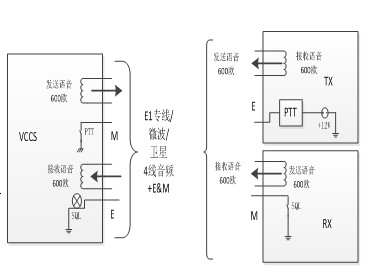

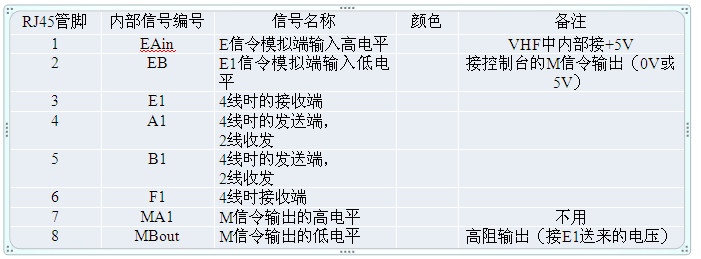

VHF設備與(yu)接(jie)(jie)入設備的接(jie)(jie)口連接(jie)(jie)
接口(kou)標準：對E＆M信令的要求
根據VHF實(shi)際使用情(qing)況(kuang)，要求E＆M信令為Ⅱ或Ⅴ型，且必須符合我國通(tong)信行業標準D610－93。
作為航管VHF接口(kou)還有一些特殊需求，如線路傳輸誤(wu)碼不(bu)能(neng)影響(xiang)電(dian)臺工作、E1線路環回告警與解鎖(suo)、多個E&M接口(kou)控制同一電(dian)臺互(hu)不(bu)影響(xiang)、VHF電(dian)臺連續發射(she)時間不(bu)能(neng)超過2分鐘等(deng)等(deng)！
M9000C采(cai)用線路信令濾(lv)波、端口電壓差消除(chu)模塊等特(te)殊(shu)算法！
多個PCM設備控(kong)制同一個VHF接(jie)口時(shi)，不同設備(bei)的(de)供電電壓(ya)可(ke)能(neng)不同，E&M控(kong)制電路(lu)(lu)也可(ke)能(neng)不同，為防止控(kong)制線路(lu)(lu)誤動(dong)作，M9000B的(de)E&M接(jie)口采(cai)用電壓(ya)差門限冗(rong)余技(ji)術(shu)或者防倒(dao)灌器(qi)件。
集群控制盤(pan)
