IDM ZHD01-028電梯對講數字集中器（也叫電梯(ti)對講分路器）是(shi)與ZHD01-006本地對(dui)講通話中斷(duan)配(pei)套使用的專用集中設備，可使得：

1、一臺三(san)菱對講主機(ji)與更(geng)多臺遠端設備互聯(lian)，

2、也(ye)可以適用(yong)于延長遠端設備的傳輸距離(li)。

3、當使(shi)用(yong)光(guang)纖(xian)傳(chuan)輸電梯對講信(xin)號時(shi)，由于光(guang)端機輸出的信(xin)號阻抗(kang)低，信(xin)號幅值小，通(tong)過使(shi)用(yong)本集中器后可以(yi)提(ti)高聲音傳(chuan)輸效果。

1.本(ben)設備特點：

1、使用5V電源供電；

2、一塊板子可以支持(chi)一路到8路的擴展，每個擴展口可以接(jie)多(duo)部(bu)電(dian)梯；

3、支持多塊(kuai)板(ban)(ban)子并聯工作，任意(yi)數量(liang)的板(ban)(ban)子并聯，不(bu)影響系統性能。當(dang)使用IDM-120N機箱時，可以(yi)支持12塊板子熱插拔，即(ji)支持128路遠端接口(kou)。使用集中機箱時(shi)，支持網管集中管理；

4、單塊板子也可以獨(du)立工(gong)作支持通(tong)過藍牙接口在手機上配置；

5、每個(ge)分(fen)支接(jie)口上都可以配置(zhi)所(suo)接(jie)入終端的號(hao)碼。

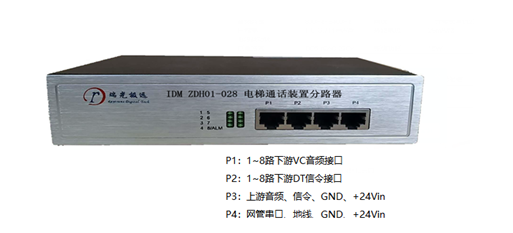

接線圖(tu)：

P1為(wei)下游音頻接口，定義如(ru)下：

Pin1，第一(yi)路音(yin)頻；

Pin2，第二路音頻；

Pin3，第三路音(yin)頻；

Pin4，第四路音頻；

Pin5，第五路音頻；

Pin6，第六路音頻；

Pin7，第七(qi)路音頻；

Pin8，第八路音(yin)頻；

P2為(wei)下游信令接口，定(ding)義如下：

Pin1，第一路信令DT；

Pin2，第二路(lu)音頻；

Pin3，第三路音頻；

Pin4，第(di)四(si)路音頻(pin)；

Pin5，第五路音(yin)頻(pin)；

Pin6，第六路音頻；

Pin7，第七路音頻；

Pin8，第(di)八路(lu)音頻；

P3上游接口，定義如下(xia)：

Pin1，上(shang)游音(yin)頻接(jie)口；

Pin2，上(shang)游信令(ling)接口；

Pin3，上(shang)下游模擬(ni)公共地GND；

Pin4，上下(xia)游模擬公共地GND；

Pin5，上下游模(mo)擬公共地GND；

Pin6，上下游(you)模擬(ni)公共地GND；

Pin7，+24V接口電平輸入口；

Pin8，+24V接口(kou)(kou)電平輸入口(kou)(kou)；

P4網(wang)管接口(kou)，定義如下：

Pin1，RS232串口發送TX；

Pin2，RS232串口(kou)接受RX；

Pin3，空；

Pin4，串口公共地GND；

Pin5，上(shang)下(xia)游模擬公共(gong)地GND；

Pin6，上下游模(mo)擬公共地GND；

Pin7，+24V接口電平輸入口；

Pin8，+24V接口電平輸入口；

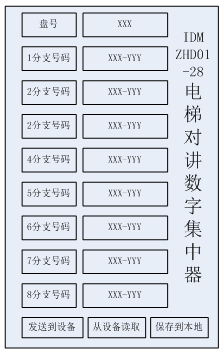

2.配置界面：

IDM HZD01-28電梯對講數字集中(zhong)器

集中型IDM HZD01-28電梯對講數字(zi)集中器
