IDM OMP2400-8E1-30超寬帶綜合業務光纖復用設備
一(yi)、 概述
IDM OMP2400-8E1-30超寬帶綜合業務光纖復用設備利用2.5G的光纖傳輸帶寬（G.703標準），采用PCM30/31制式，可以提供雙纖互備份，直接提供64K業務接口、4組物理隔離的線速100M（共400M）、兩組物理隔離的線速1000M以太網（共2000M）、E1（共1-4個E1通道）、HDMI高清視頻傳輸等多種用戶接口。同時，該設備具有安裝簡易，能夠適用各種應用環境的需求。同時，該設備具有安裝簡易，能夠適用各種應用環境的需求。
二、 產品特性
Ø 標準19英寸1U機箱架構，便(bian)于安(an)裝；
Ø 提供2個(ge)2.5G SFP光接口，可提供光口1+1保護；
Ø 最多提供30路綜合業務接入；
Ø 提供2個獨立1000M以太網接口(kou)；
Ø 提供4個獨立100M以太網接(jie)口；
Ø 提供8組E1接口支持(chi)透傳模式；
Ø 用戶接口卡可(ke)提供FXO/FXS、2/4線EM、RS232/RS422/RS485、同向64K、磁石(shi)、高保(bao)真及X.50等業務；
Ø 提供標準(zhun)的SNMP網(wang)管接(jie)口；
Ø 擁有完善的功能控制開關和告警指示功能。
三、 技(ji)術規格
光接口
|
接(jie)口(kou)類型
|
SFP
|
光纖(xian)模式
|
單模(可選多模)
|
|
光纖速率
|
2.5Gbps
|
波長
|
1310nm/1550nm
|
|
發光功率
|
-1~-3dBm
|
接收(shou)機靈敏度
|
優于-24dBm
|
E1接口
|
碼速率
|
2048Kbps
|
碼型(xing)
|
HDB3
|
|
標(biao)準協議
|
支(zhi)持ITU-T G.703
|
阻(zu)抗
|
75Ω/120Ω
|
|
幀結(jie)構
|
PCM30/31
|
模(mo)式(shi)
|
透傳
|
以太網
|
接(jie)口類型
|
RJ45
|
傳輸速率
|
10M/100M/1000M
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全(quan)/半雙工/自適應(ying)
|
FXO/FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
三(san)元復式(shi)阻抗200Ω+560Ω//0.1μF
|
|
壓縮(suo)率(lv)
|
ITU G.711中A律(lv)
|
環(huan)路(lu)電流
|
25mA/路
|
電源及功耗
|
供電(dian)方式(shi)
|
DC-48V /AC 220V/雙電(dian)源
|
整機(ji)功耗
|
≤100W
|
環境條件
|
工作溫度(du)
|
0ºC～40ºC
|
濕度
|
≤90%（無凝結狀(zhuang)態）
|

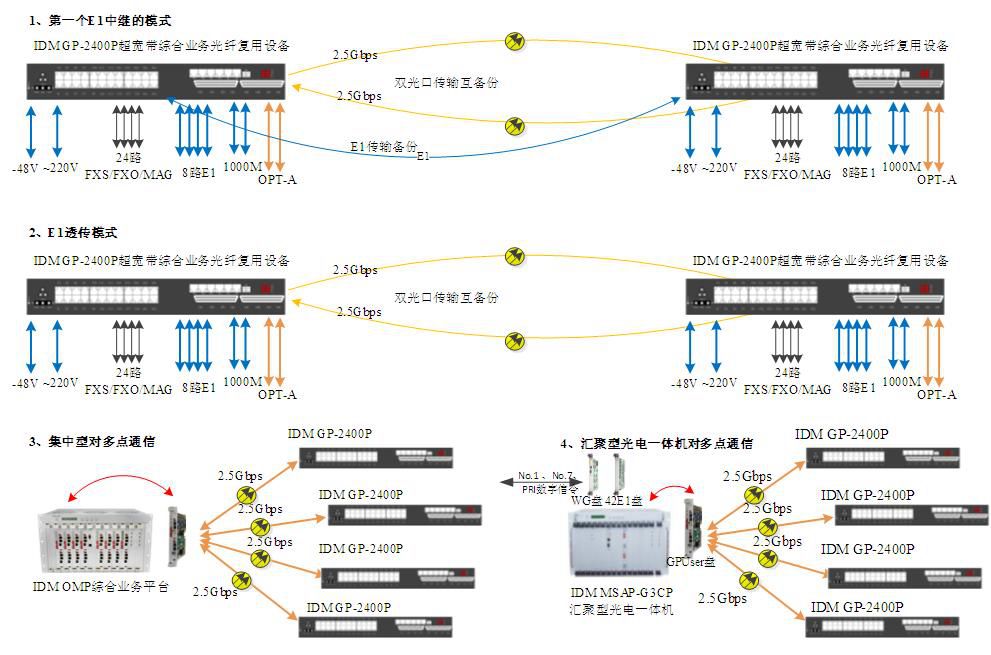

四、 應用(yong)示例(li)
