IDM 120N-GP超寬帶綜合業務光纖復用設備
一、 IDM 120N-GP千兆網光端機概述
IDM 120N-GP千(qian)兆網光端機利用2.5G的(de)光纖(xian)傳輸帶(dai)寬（G.703標準(zhun)），采用PCM30/31制式，可以(yi)提供(gong)雙纖(xian)互(hu)備份，直接(jie)提供(gong)電話業務接(jie)口(kou)（共120路FXO、FXS、或磁石）、兩組物理隔離的(de)線速(su)1000M以(yi)太網（共2000M）、E1（共1-4個(ge)E1通道）、HDMI高(gao)清視頻(pin)傳輸等(deng)多種用戶接(jie)口(kou)。同時，該設備具有安裝簡易，能夠適用各(ge)種應用環境的(de)需(xu)求(qiu)。
提供雙纖互備份、也可以和其他設備配合組成多組物理隔離的以太網鏈網電話光端機、環網電話光端機、點對多點星型網電話光端機。
二、 IDM 120N-GP千兆網光端機產品特性
Ø
Ø 提供2個2.5G SFP光接口，可提供光口1+1保護(hu)；
Ø 提供標準定義的120個FXO/FXS接口；
Ø
Ø 提供4組E1接口支持透傳模式；
Ø 擁有完(wan)善的功(gong)能控制開(kai)關和告警指示(shi)功(gong)能。
三、 技(ji)術規格(ge)
光接口
|
接口類型(xing) |
SFP |
光纖模式(shi) |
單模(可選多模) |
|
光纖速率 |
2.5Gbps |
波長 |
1310nm/1550nm |
|
發(fa)光功率 |
-1~-3dBm |
接收機靈敏度 |
優于-24dBm |
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標(biao)準協議 |
支持ITU-T G.703 |
阻抗(kang) |
75Ω |
|
幀結構 |
PCM30/31 |
模(mo)式 |
透傳 |
以太(tai)網
|
接口類(lei)型 |
RJ45 |
傳輸速率 |
|
|
標準協議 |
支持IEEE802.3 |
工作(zuo)方(fang)式 |
全/半雙工/自適應 |
FXO/FXS接口
|
音頻范圍(wei) |
300Hz~3400Hz |
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
|
壓縮率 |
ITU G.711中A律 |
環路電(dian)流 |
25mA/路 |
電源及功耗(hao)
|
供電(dian)方(fang)式 |
DC-48V /AC 220V/雙(shuang)電源 |
整機功耗 |
≤100W |
環境條(tiao)件
|
工作溫度(du) |
0ºC～40ºC |
濕度 |
≤90%（無凝結狀態） |

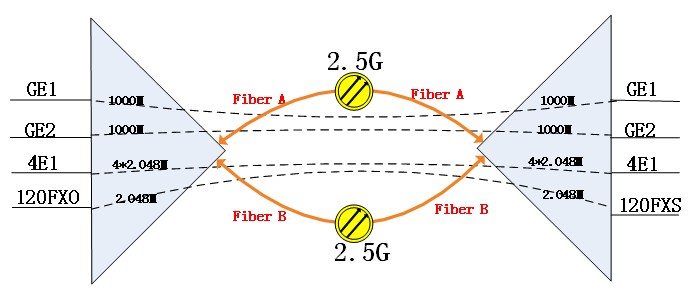

四、 典型應用
