IDM GP2400-8E1-30超寬帶綜合業務光纖復用設備
一、 概述

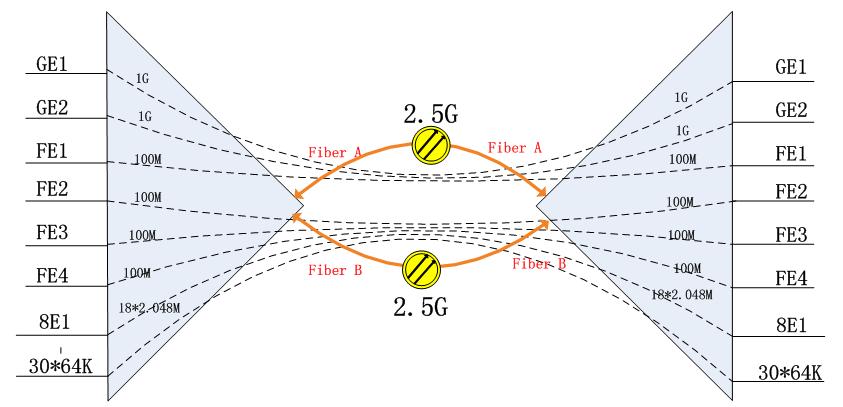

IDM GP2400-8E1-30超寬帶綜合業務光纖復用設備利用2.5G的光纖傳輸帶寬(G.703標準),采用PCM30/31制式,可以提供雙纖互備份,直接提供電話業務接口(共30路FXO、FXS、或磁石)、4組物理隔離的線速100M(共400M)、兩組物理隔離的線速1000M以太網(共2000M)、E1(共1-8個E1通道)、HDMI高清視頻傳輸等多種用戶接口。同時,該設備具有安裝簡易,能夠適用各種應用環境的需求。
提供雙纖互備份、也可以和其他設備配合組成多組物理隔離的以太網鏈網電話光端機、環網電話光端機、點對多點星型網電話光端機。



二、 產(chan)品特性
Ø
Ø
Ø 提供標準定義的30路(lu)電(dian)話業務接(jie)口;
Ø 提供2個獨立物理隔離的線速1000M以太網接(jie)口;
Ø 提供4個獨立物理隔離的線速100M以太網接口;
Ø 提供8組E1接口支持透(tou)傳模式;
Ø 提供標準的SNMP網管接(jie)口;
Ø 擁有完善的功能控制(zhi)開關(guan)和(he)告警(jing)指示功能;
Ø 兩個可插拔的電源模塊,可以提供~220V和-48V電源。
三、 技(ji)術規格
光接口(kou)
|
接口類型 |
SFP |
光纖(xian)模式 |
單模(可選多模) |
|
光纖速(su)率 |
2.5G |
波長 |
1310nm/1550nm |
|
發光(guang)功率 |
-1~-3dBm |
接收機靈敏度 |
優于-24dBm |
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議(yi) |
支持ITU-T G.703 |
阻(zu)抗(kang) |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
模式 |
透(tou)傳 |
以(yi)太(tai)網
|
接口類型 |
RJ45 |
傳(chuan)輸速率 |
|
|
標準協議(yi) |
支持IEEE802.3 |
工(gong)作(zuo)方(fang)式 |
全/半雙工/自(zi)適應 |
FXO/FXS接口
|
音頻(pin)范圍 |
300Hz~3400Hz |
阻抗(kang) |
三元復式阻抗200Ω+560Ω//0.1μF |
|
壓縮率 |
ITU G.711中A律 |
環路電流 |
25mA/路 |
電源及功耗
|
供(gong)電方式 |
DC-48V /AC 220V/雙電(dian)源 |
整機功耗 |
≤100W |
環境條件(jian)
|
工作溫度 |
0ºC~40ºC |
濕度 |
≤90%(無凝結狀(zhuang)態) |
四、 應用示例

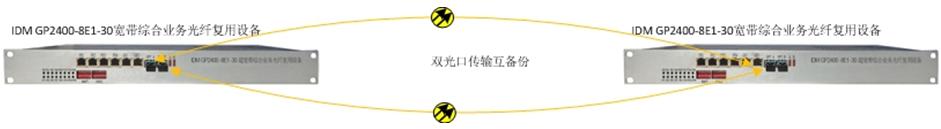

應(ying)用一、點(dian)(dian)對點(dian)(dian)應(ying)用模式

應用二、集中型(xing)點對(dui)多點應用模式

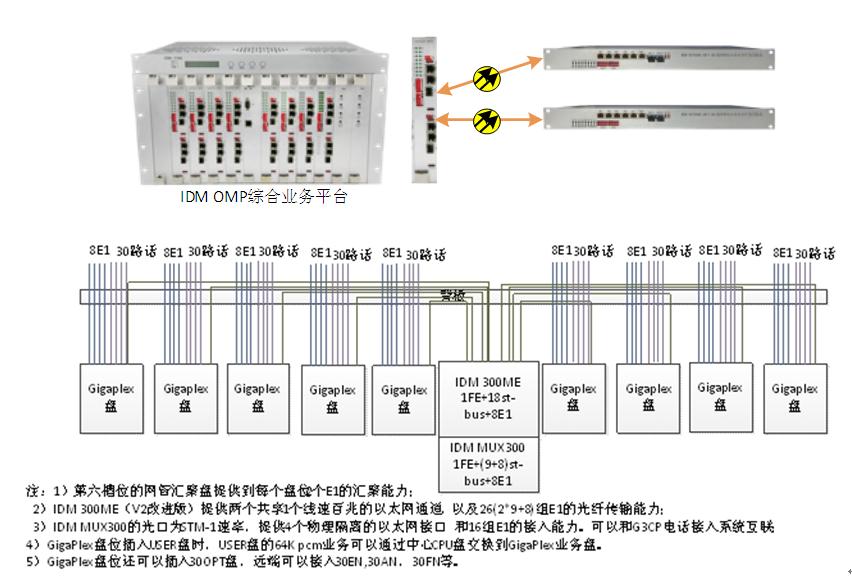

應用三、IDM OMP和IDM G3CP與各種寬帶光纖接入設備的混合模式
