1   概(gai)述

目前在空管(guan)雷達(da)的(de)應用(yong)中(zhong)越來越多的(de)用(yong)到同步串口傳輸，傳統的(de)用(yong)法是通過PCM設備傳送9600bps的(de)異步串口(kou)數據(ju)(ju)，我公司長期關注(zhu)軍隊(dui)和民航(hang)的(de)應用，提出了雷(lei)達(da)數據(ju)(ju)光傳(chuan)輸解決方(fang)案(an)，為雷(lei)達(da)數據(ju)(ju)傳(chuan)輸提供多種專用雷(lei)達(da)數據(ju)(ju)接口(kou)。本方(fang)案(an)支持同步和異步串口(kou)傳(chuan)輸，同步模式下最高支持128kbps，異步(bu)模式下最高支持(chi)38.4kbps。

2    系統設計(ji)

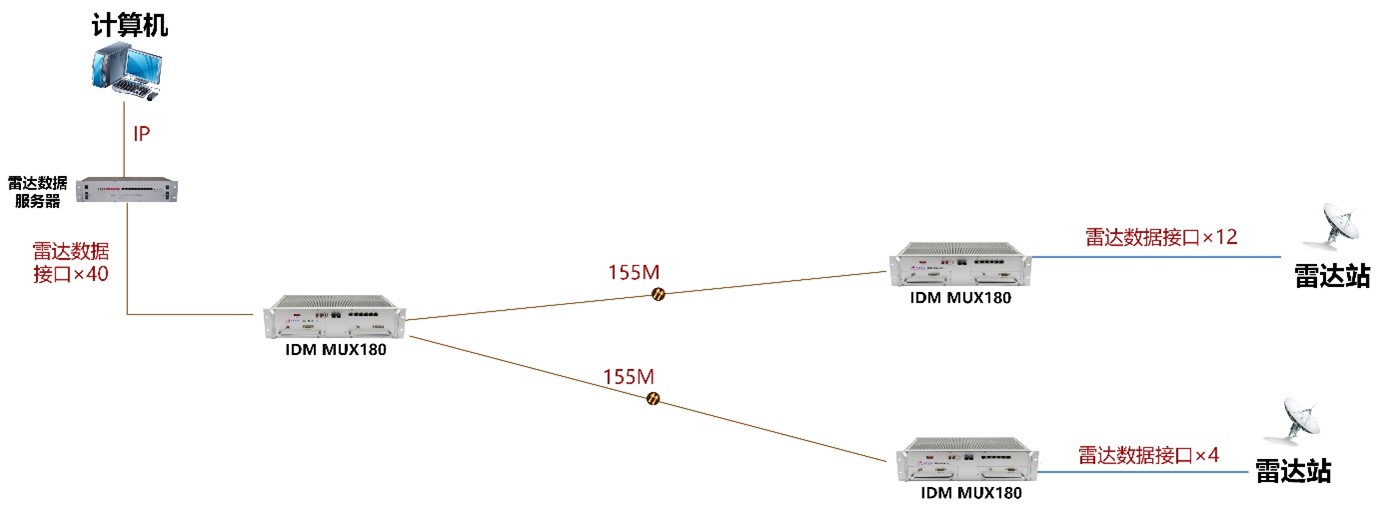

本方案(an)采用SDH光傳輸方(fang)案(an)，支(zhi)持點(dian)對(dui)點(dian)或者(zhe)點(dian)對(dui)多點(dian)組(zu)網方(fang)式(shi)，典型的點(dian)對(dui)多點(dian)組(zu)網方(fang)式(shi)如下圖所(suo)示。

需求說明：

(1).   本次共有2處(chu)雷達(da)數據接(jie)入(ru)遠端，分別需要12路和4路(lu)雷達數據接入；

(2).   本次(ci)中心(xin)端需要提供40路(lu)雷達數據接(jie)口(kou)，其中16路(lu)對(dui)應本次兩(liang)處遠端(duan)的落(luo)地(di)接入雷(lei)達(da)數據服(fu)務器，其余24路預留未來(lai)遠端接入使用。

方(fang)案說(shuo)明:

(1)     遠端雷(lei)達光傳輸設備采用我(wo)司MUX180設備(bei)，單臺設備(bei)最多支(zhi)持68路雷達數據接口；

(2)     雷達端光傳(chuan)輸設備MUX180上聯通過155M光接口連(lian)接中心端(duan)；

(3)     雷達監控中(zhong)心通(tong)過(guo)MUX180設備匯聚遠端的(de)雷(lei)達(da)數據接口業(ye)務，落地接入到(dao)雷(lei)達(da)監管(guan)服務器中；

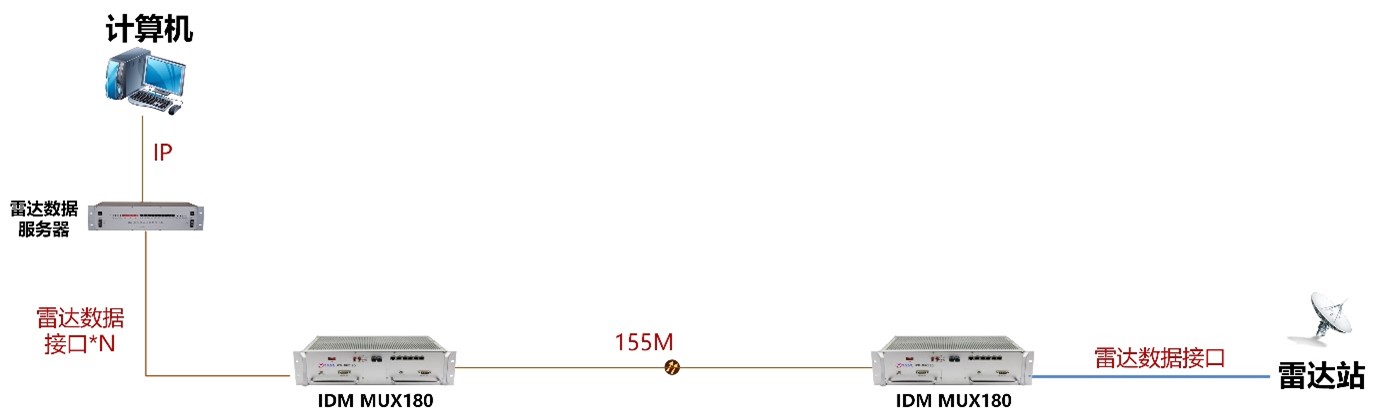

(4)     對于(yu)雷達數量比較少的(de)應用(yong)場景，也可點(dian)對點(dian)光纖互聯進行傳輸，典型應用(yong)圖(tu)如下。
