一 概述

IDM MUX180采用標(biao)準19英寸3U結(jie)構，便于機架安(an)裝。MUX- 2200E提供(gong)EIA-232/EIA-422 /V.35/G.703/E1接口(kou)，模擬(ni)話音(yin)接口(kou)及以(yi)太網接口(kou)接口(kou)，可支持多種(zhong)數據、話音(yin)或圖像(xiang)業務。MUX-2200E提供RS232監(jian)控口，前面板輸(shu)入鍵盤，液晶顯示等人(ren)機接口，可現場配置復用器(qi)工作參數。MUX-2200E前面(mian)板提供(gong)了多(duo)種設(she)備狀態(tai)(tai)顯(xian)示，設(she)備狀態(tai)(tai)一目了然。

 二(er) 產品特(te)點

2.1 干線接口

(1). 提供(gong)2路V.35干(gan)線(xian)傳輸接口(kou)，支(zhi)持雙口(kou)互備(bei)份(fen)；

(2). 帶(dai)寬：2.048M速率以下的，速率步進是64Kbps，大于2.048M的速率步進是256kbps，最(zui)高(gao)到10Mbps。

2.2 串行接口

提供2路EIA-232業務和2路EIA-422業務，支持HDLC透傳，支持同(tong)步和異(yi)步傳輸(shu)模(mo)式。

2.3 模擬電話接口

(1). 提供4路(lu)FXS和2路(lu)FXO。

2.4 語音接口

(1). 提供2路EM 2/4線接口(kou)。

2.5 G.703/E1接口

(2). 提供(gong)8路G.703/E1接(jie)口(kou)。

2.6 以太網(wang)接口

(1). 接口(kou)數量：2組(zu)，每(mei)組(zu)提供2個接口(kou)，組與組之間相互隔離，采用VLAN隔離(li)技術，同組接口之間提供(gong)2層數據交(jiao)換；

(2). 網絡連接(jie)方式：端到端橋接(jie)。

(3). 帶   寬：

2.7 音視頻接口

(1). 提供1路HDMI高(gao)清視(shi)(shi)頻編解(jie)碼，同時支持(chi)視(shi)(shi)頻編碼和解(jie)碼，提供(gong)高(gao)保真音(yin)頻，支持(chi)48KHz音頻采集，提供5P卡農接頭。

2.8 輸入鍵盤、液晶顯示(shi)

(1). 前(qian)面板提供輸入鍵盤(pan)，液晶顯示器及(ji)LCD設備狀態顯示。

2.9 配置軟件

(1). 提供(gong)基于WINDOWS 的圖(tu)形界面設備配置管理(li)方式。

2.10 供電(dian)/環境適(shi)應性

(1). 供電方式：DC -48V電源供電，本設備支持(chi)雙電源互備份功(gong)能；

(2). 設備機箱材(cai)質：鋁合金(jin)材(cai)質；

(3). 設備機箱顏色：7035灰;

(4). 環境條件

u  工作溫度：0℃~50℃；

u  儲存溫度：-20℃~70℃；

u  相對濕度：0~95%(無凝結)。

三(san) 技術指標

3.1 干線串行接口

u  接口標(biao)準(zhun)：V.35，支持雙口(kou)互備份；

u  接頭類(lei)型：V26，提供 DB25 轉換電纜；

u  數據速(su)率：2.048M速率以下(xia)的，速率步進是64Kbps，大于2.048M的速率步進是256kbps，最高到10Mbps；

u  數    量(liang)：2個。

3.2 串行接(jie)口

u  接口標準：EIA-422/EIA-232；

u  接頭類型：4個(ge)RJ45物理接口(kou)，提供DB25轉換電纜，提供(gong)4個DB25接口；

u  異步(bu)接口速率：速率可配置(zhi)為300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

u  同步接(jie)口速率：速率可配置為1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps。

u  數    量(liang)：4個。

3.3 E1 接口(kou)

u  接口標準：G.703/G.704

u  接頭類型：微同軸(zhou)

u  數據速(su)率：64kbps×n(n≦32)

u  數    量：8個E1接口

3.4 模擬電(dian)話接口

u  接    口(kou)：RJ45

u  接(jie)口(kou)類(lei)型：FXS, FXO

u  壓(ya)縮(suo)率：ITU G.711中A律(lv)

u  音頻(pin)范圍:300Hz~3400Hz

u  輸(shu)入/輸出(chu)阻抗(kang)   200Ω+560Ω//0.1μF

u  環路電流     25mA/路

u  數量：6路話音/模塊

3.5 語(yu)音接口(kou)

u  接    口：RJ45

u  接口類型(xing)：E/M 2/4

u  壓(ya)縮率：ITU G.711中A律

u  音頻范圍：300Hz―3400Hz

u  阻抗(kang)：平衡(heng)600Ω

u  回波損耗：不低(di)于18dB

u  數量：2路(lu)話音

3.6 以太網接口

u  網絡連接方式(shi)：端(duan)到端(duan)橋接；

u  標    準：IEEE802.3；

u  數據(ju)速率：10/100Mbps；

u  接(jie)    口：10/100Mbase-T(UTP) RJ45；

u  接口數量：2組，每組提供2/4個接口，組(zu)與組(zu)之間相(xiang)互隔離。同(tong)組(zu)接口之間提供2層(ceng)數據(ju)交換。

3.7 音視頻接口

u  接   口：HDMI，卡農(nong)頭；

u  接口數量：1路HDMI高清視(shi)頻(pin)(pin)編解碼，同(tong)時(shi)支持(chi)視(shi)頻(pin)(pin)編碼和解碼，提供(gong)高保真音頻(pin)(pin)，支持(chi)48KHz音頻采集，提供5P卡農(nong)接頭(tou)

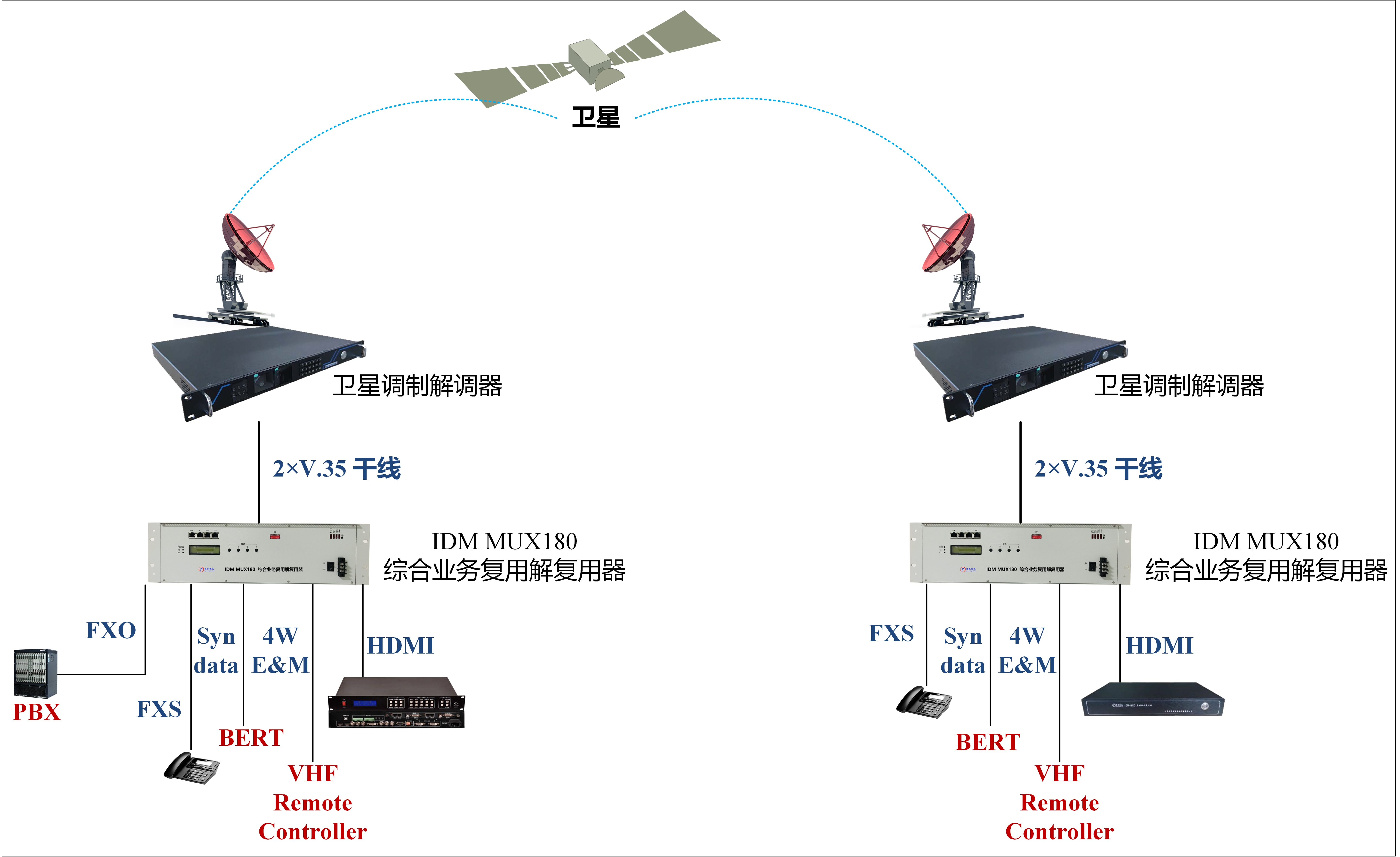

四(si) 典型(xing)應用(yong)

該設(she)備為多業(ye)務接入的復用器產品，支持(chi)多路業(ye)務的復用傳輸(shu)，包括模擬/數字話音、E1數據(ju)(ju)、同步數據(ju)(ju)和(he)IP數據。是(shi)可現場配置的(de)多(duo)路復用器，采用TDM技術(shu)，信(xin)(xin)息延(yan)遲小(xiao)，數據(ju)、話音等信(xin)(xin)號延(yan)遲固定(ding)。它可以(yi)將數據(ju)、話音及局域(yu)網(wang)等通(tong)信(xin)(xin)業務合(he)路(lu)為(wei)一路(lu)高速數據(ju)流，然后通(tong)過DDN專線、微波，衛星(xing)等通(tong)信鏈路進(jin)行雙(shuang)向(xiang)傳輸。
