SDH光傳輸設備環網系統解決方案
方(fang)案(an)需(xu)求
該項目通(tong)信(xin)系(xi)統由1個中心節點和24個分節點組(zu)成(cheng),工程目的(de)是給(gei)每個節點提供百兆以(yi)太網(wang)業務(wu)和后期的(de)E1、電話等擴展業(ye)務。
中心節點(dian)作為匯聚節點(dian),接入(ru)到運(yun)營商(shang)以(yi)太網交換(huan)機(ji)或者路由器上,租用運(yun)營商(shang)的(de)千兆(zhao)或百兆(zhao)以(yi)太網業(ye)務接口(kou)。
各分節點采用SDH環網(wang)或者鏈(lian)網(wang)的(de)形(xing)式(shi)組網(wang),實現各(ge)節點本地以(yi)太網(wang)業(ye)務的(de)接入。

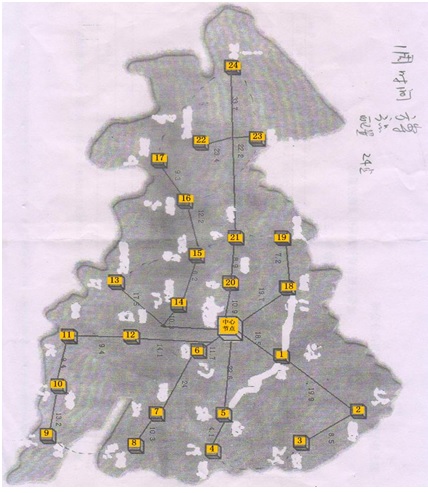

項目各節點分布如下圖所示。

上圖所示表明(ming)了(le)各節(jie)點之(zhi)間(jian)(jian)的(de)實際距離,其中若(ruo)干節(jie)點之(zhi)間(jian)(jian)的(de)距離說明(ming)如下(xia):
1) 節點3和節點4之間距離為40KM;
2) 節點8和節點9之間(jian)距(ju)離為40KM;
3) 節點12和節點13之間距(ju)離為20KM;
4) 節點17和節(jie)點(dian)22之間距(ju)離為(wei)20KM;
5) 節點(dian)19和(he)節點21之(zhi)間距離為20KM。
該通信系(xi)統(tong)設計(ji)要求(qiu)由4各環網和若干(gan)鏈路分支組(zu)成(cheng),具體組(zu)網形式(shi)要求如下:
1) 由(you)節點1、2、3、4和5組成一個SDH環(huan)網;
2) 由節點(dian)6、7、8、9、10、11和12組成一個SDH環(huan)網;
3) 由節點14、15、16、17和22組成一(yi)個SDH環(huan)網;
4) 由節點18、19、20和(he)21組成一個SDH環(huan)網;
5) 節點12出1個(ge)光(guang)分支連(lian)接(jie)節(jie)點13;
6) 節點21出2個光分支分別連接到節點23和24。
方案(an)描述
該系統方案設(she)計采用MSTP多業務光傳(chuan)輸設備進行組(zu)網,以中心節(jie)點為核心匯(hui)聚點,各分節(jie)點組(zu)成(cheng)4個(ge)STM-1環(huan)網(wang),同時采(cai)用光(guang)鏈路分(fen)支的形式接入其中的幾個(ge)節點(dian)。
中心節點是本系統的(de)匯(hui)聚節點,一般(ban)部署在中心機房,可接入運(yun)營(ying)商的(de)以太網(wang)租(zu)用線路、E1專(zhuan)線接(jie)口以及(ji)電(dian)話程(cheng)控交換(huan)機。中心(xin)節(jie)點使用我公司(si)匯聚(ju)型SDH光傳輸設備MSAP-G3CP設(she)備,可提(ti)供千兆/百兆以太網接口、E1接(jie)口、電話中(zhong)繼接(jie)口(模擬(ni)中(zhong)繼或數字中(zhong)繼)。該方案中目前只(zhi)使用以太網業務功能。

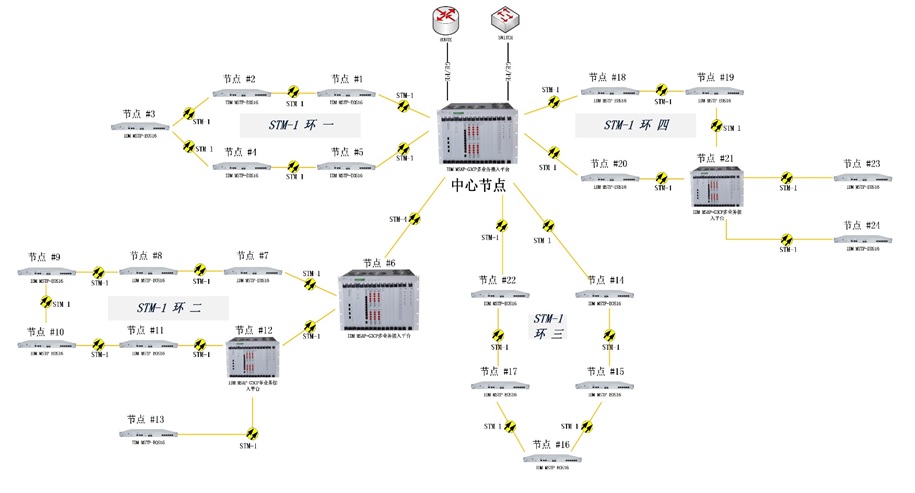

SDH光傳輸(shu)設備環網系統解決方案應用示(shi)例
各分(fen)節點采用環(huan)網形式組(zu)網,組(zu)網節點分(fen)布和使用設備(bei)如下:
1) 由節點(dian)1、2、3、4和5組(zu)成1個STM-1環網,都使用(yong)我公司接入型SDH光(guang)傳輸設(she)備MSTP155-16,該設備通過(guo)STM-1光接口組(zu)成互備(bei)份環路,每臺設備(bei)標配4路獨(du)立(li)的物理隔離百兆以太網接口(kou),提供3個(ge)業務(wu)槽位擴(kuo)容(rong)使用(yong),可插入(ru)以太網(wang)接入(ru)板、電話接入(ru)板和E1接入板;
2) 由節點6、7、8、9、10、11和12組成(cheng)1個STM-1環(huan)網。其中節點6和(he)節點12使(shi)用我公司匯聚(ju)型SDH光(guang)傳(chuan)輸設備MSAP-G3CP設備,節點6向(xiang)上通過STM-4光(guang)線路和中心節點(dian)設備相連,向下通過STM-1光線路(lu)和節點7、8、9、10、11和12組成STM-1環網。節點12通過引出(chu)一個STM-1光支路連接(jie)節(jie)點13。其(qi)余節點(dian)7、8、9、10和11都使用我(wo)公司(si)接(jie)入型SDH光(guang)傳輸(shu)設備MSTP155-16。該環中每(mei)節點提供4路獨(du)立的物理隔離百兆(zhao)以太網(wang)接口,同時(shi)也留有空閑(xian)業務(wu)槽位供擴(kuo)容使(shi)用(yong);
3) 由(you)節(jie)點14、15、16、17和22組(zu)成1個STM-1環網,都使用我公司接入型SDH光(guang)傳輸設備MSTP155-16,該設(she)備通過STM-1光接口組成(cheng)互(hu)備份(fen)環(huan)路,每臺設備標配(pei)4路獨(du)立(li)的物理隔離(li)百兆(zhao)以太網接口,提供(gong)3個業務槽位擴容(rong)使(shi)用(yong),可插入以太網(wang)接入板、電話接入板和(he)E1接入板;
4) 由節點(dian)18、19、20和21組成一(yi)個SDH環網組(zu)成1個STM-1環網。其中節(jie)點(dian)21使用我公司匯聚型(xing)SDH光傳輸設備MSAP-G3CP設備(bei),和(he)節點18、19和20的接入型SDH光傳輸設備MSTP155-16組(zu)成STM-1環網(wang)的(de)同時,引出2路STM-1光(guang)支路連接節(jie)點23和24。該環中每節(jie)點(dian)提供(gong)4路獨(du)立的物理隔離(li)百兆以(yi)太網接(jie)口(kou),同時也留有空(kong)閑(xian)業務(wu)槽位供擴容使用;
5) 節點(dian)13、23和24設備都采用我公司接(jie)入型SDH光傳輸設備MSTP155-16。每節點(dian)提(ti)供4路獨立的(de)物理隔離百(bai)兆以(yi)太(tai)網(wang)接(jie)口,同(tong)時(shi)也(ye)留有空閑業(ye)務(wu)槽位供擴容使用(yong)。
