一、通信技術對比

目前政(zheng)府各個部門的(de)(de)管理(li)(li)基本(ben)都推行網格化(hua)，而網格化(hua)通信(xin)一般要求有(you)(you)政(zheng)府的(de)(de)行業專網和門戶(hu)網站兩(liang)個物(wu)理(li)(li)隔離(li)的(de)(de)網絡(luo)，有(you)(you)時還有(you)(you)監控網、視頻會議網等等網絡(luo)，這些網絡(luo)中(zhong)有(you)(you)的(de)(de)信(xin)息保密(mi)需求很高(gao)，網絡(luo)之(zhi)間(jian)(jian)要求物(wu)理(li)(li)隔離(li)，尤其在軍隊和公安等保密(mi)要求高(gao)的(de)(de)行業，嚴(yan)格禁止網絡(luo)間(jian)(jian)使用VLAN隔離。

目(mu)前大(da)部分網格化(hua)管理的通信(xin)手段(duan)大(da)多采用公共3G/4G移動網絡、租用(yong)寬帶網絡等(deng)手段，這樣即使加上一些保密措施(shi)，保密的(de)等(deng)級也不高。有的(de)是租用(yong)E1鏈(lian)路的專網(wang)，保密能(neng)夠(gou)達到(dao)需求(qiu)，但是(shi)傳(chuan)輸帶寬不高，尤(you)其不能(neng)很(hen)好(hao)地滿足更(geng)多視頻傳(chuan)輸的要求(qiu)，另(ling)外E1鏈(lian)路(lu)的租用(yong)費用(yong)比較高(gao)。

所(suo)以(yi)的(de)(de)通(tong)信(xin)手段通(tong)常使(shi)用租用裸光纖(xian)的(de)(de)方(fang)式。目前三大(da)運營商(shang)和地方(fang)廣電的(de)(de)光纜在很多地方(fang)都鋪(pu)設到(dao)了農村行(xing)政(zheng)村，為網格化管(guan)理(li)的(de)(de)光纖(xian)租用提供了充分的(de)(de)資源。

通常(chang)在光(guang)纖上要實現(xian)多個物理隔離的網(wang)絡傳輸、還(huan)要有調度電話、服務質量監控的音頻監控、有的還(huan)要提供(gong)方格內的無線集(ji)群轉(zhuan)發等業務。

通(tong)(tong)過裸光纖通(tong)(tong)常有(you)三(san)種設備(bei)能夠完成遠程通(tong)(tong)信(xin)，由(you)于遠端終(zhong)端量大，這里暫不價(jia)格(ge)昂貴的SDH、OTN等設備，只考慮光纖收發器、PON、TDM復用技術（PDH+PCM），下(xia)文針(zhen)對針(zhen)對三種技術進行對比。



	光纖收發器	PON	TDM（PDH+PCM）光(guang)傳輸
1、傳輸業務種(zhong)類	只有(you)1個(ge)以太網	有(you)1個以太網(wang)、電話、串口	可以(yi)有多個(ge)線速百兆、或線速千兆的以(yi)太網，多個(ge)電(dian)話和串口、E1等
2、傳(chuan)輸技術(shu)	包交換(huan)	包交換和(he)軟電話	TDM時分(fen)傳輸
3、隔離技術	VLAN虛(xu)擬隔離	VLAN虛擬隔(ge)離(li)	時分物理(li)隔離效果(guo)好
4、保密性	低，任何光纖收發器都可以互通，若使用VLAN隔離，不僅(jin)帶(dai)寬(kuan)降低，而且所有的沒(mei)用(yong)包(bao)都到(dao)端口，容易被破譯	中，VLAN隔離不僅(jin)帶寬(kuan)降低，而(er)且所有(you)的(de)沒用包都到端口，容易被破譯	高，隔離的通道帶寬(kuan)獨立占用，線速網絡帶寬(kuan)不變，信息包只(zhi)有有用的才能傳輸到(dao)用戶端(duan)口。
5、技術(shu)復雜度	小(xiao)	大	中
6、傳輸距離(li)	大	小	大
7、電話調度技術	軟(ruan)調度、時延大(da)	軟調度、時(shi)延大(da)	可以實現TDM交換和軟交換兩種技術的(de)調度，時延小
8、實現(xian)物理隔離網絡(luo)需要的光纖數量	多芯	多芯	單芯光(guang)纖即可以滿足
9、網絡(luo)拓撲類型(xing)	點對(dui)點	樹(shu)形	樹形(xing)
10、傳輸帶寬	雙(shuang)向對稱	下(xia)行帶寬大于上行，不適合視頻監(jian)控(kong)	雙向對稱，適合視(shi)頻傳輸
11、實現語音(yin)通信的(de)成本	大	中(zhong)	小
12、傳輸時延	傳輸(shu)時延大(da)無保障	傳輸時延大無(wu)保(bao)障	傳(chuan)輸時(shi)延小，固定(ding)



在PON由于(yu)傳輸帶寬大(da)于(yu)1G，光模塊的傳輸(shu)距離（隨著帶寬的增加而(er)減小(xiao)）較小(xiao)，加上使用ODN光(guang)分(fen)支器分(fen)光(guang)，光(guang)衰減增大(da)，傳(chuan)輸距離減少(shao)還很多；一般上(shang)行帶寬較小，因此在視頻監控中的PON網(wang)絡不適合(he)做光(guang)纖傳輸的使用。



二(er)、上下行傳(chuan)輸帶(dai)寬的(de)多通道傳(chuan)輸系統

在需要提供電話、語音監聽(ting)、無線集群微基(ji)站(zhan)轉(zhuan)發時基(ji)于TDM的(de)光傳輸有(you)很(hen)大的(de)優勢。

TDM光傳輸中的(de)PDH和(he)PCM技術是最早的通信技術，技術成熟度高，如今賦予了(le)PDH上多個(ge)線速(su)百兆、千兆通道的光(guang)傳輸能力，使之有(you)了更強的生(sheng)命(ming)力。

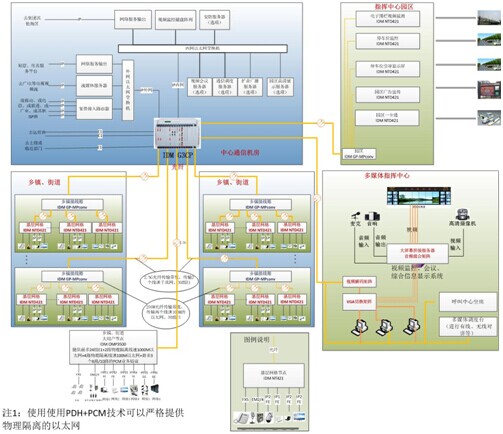

瑞光(guang)極遠基于(yu)TDM的(de)光傳輸技(ji)術，包括中心端設備、匯(hui)聚(ju)點設備、和(he)終(zhong)端設備，和(he)基于PON的網絡有相同的拓撲結構(gou)。在(zai)有視頻(pin)監控(kong)的環境、和傳輸距離遠的環境，是替代PON網絡的(de)最(zui)佳(jia)選擇。



瑞光極遠TDM傳輸系統包(bao)括中心(xin)端設備IDM G3CP、匯聚節點設備IDM GP-MPconv、以及(ji)遠端用戶接入設備(bei)IDM NTD421。

中心設備到匯聚節點的光(guang)纖中，光(guang)纖傳輸(shu)帶寬(kuan)是2.5G，能夠傳輸兩組物理(li)隔離的(de)千兆線速以太網和幾十組E1通道。

匯集節(jie)點到遠端的(de)光纖傳(chuan)輸(shu)帶寬為250M，能夠傳輸兩組線速(su)百兆(zhao)以(yi)太網和幾組E1通道，E1通(tong)道通(tong)常用于窄帶業(ye)務(wu)如電話、語音、串口數據的傳輸(shu)。目前最(zui)多能夠出2路電話、一(yi)路增益可調的(de)音(yin)頻EM2/4線（用(yong)于接電臺(tai)基站或者用(yong)于音頻監聽）、一(yi)路RS422/RS485接口(kou)。

匯聚點到遠端的光纖(xian)傳輸(shu)帶寬比(bi)較低，有利于增(zeng)加傳輸(shu)距離。

中心端設(she)備IDM G3CP不僅是傳(chuan)輸設備(bei)、而(er)且有豐富的PCM接入功(gong)(gong)能、有很強大的(de)信息(xi)交換和匯(hui)聚功(gong)(gong)能：

1）      可以對所有(you)寬帶(dai)以太網業(ye)務進行匯聚；

2）      可以對所有遠端64K（或N*64K）業務進行無(wu)阻塞(sai)交(jiao)叉(cha)連接，交(jiao)叉(cha)容量128E1*128E1；

3）      可以對所(suo)有遠(yuan)端串口(kou)(kou)進行以太網接口(kou)(kou)匯聚，即串口(kou)(kou)服(fu)務(wu)器的功(gong)能；

4）      可以(yi)對遠端電(dian)話進行(xing)交換，即(ji)自(zi)帶(dai)電(dian)話交換機的功(gong)能；

5）      可(ke)以(yi)對遠端電話(hua)、語音、圖像進行調度(du)，既滿足多媒體調度(du)通信的功能，也可(ke)以(yi)集成短(duan)信發送功能、傳真收(shou)發功能；

6）      可以對上級或同(tong)級臨(lin)近(jin)單(dan)位的電話業(ye)務(wu)進行接(jie)(jie)入，接(jie)(jie)入方式有EM2/4、FXO、No.7信令、No.1信令、ISDN PRI信令等等，包括衛星電話、無線集群(qun)等；

7）      可以接入調度臺，最多容納250臺調度臺聯合控制，同時調度臺軟件集成了GIS地理信息(xi)系統軟件(jian)，實現(xian)有線、無線、語音、數據、圖像、位置信息(xi)的(de)綜(zong)合調度。



三、調度中心調度臺功能：

1、地圖設計(ji)主要針(zhen)對(dui)是XX市

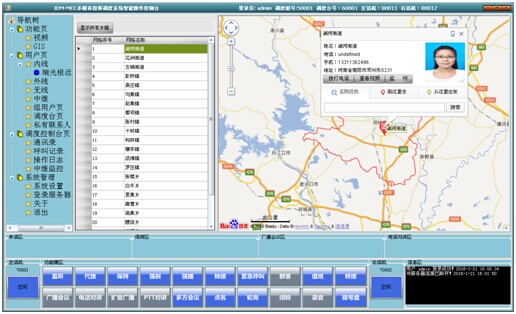

2.點擊“GIS”打(da)開后呈現的界面如(ru)下







1.      界面分兩個(ge)部(bu)分：最左邊(bian)地方列表以及(ji)右邊(bian)的(de)XX市地(di)圖。

2.      地圖圖片可(ke)以(yi)在一定的范(fan)(fan)圍內進行放大，縮小。標注的點擊需要設置可(ke)以(yi)接受的范(fan)(fan)圍。

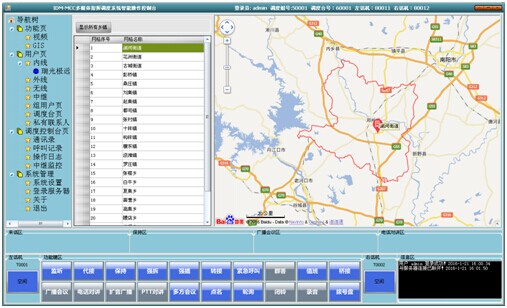

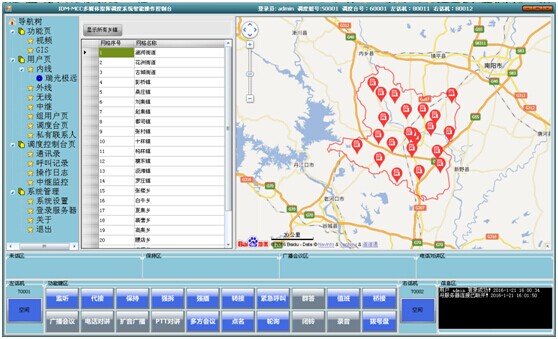

3.      首先在(zai)地(di)(di)圖上進行(xing)標(biao)注(zhu)（其中標(biao)注(zhu)可以用戶(hu)自己進行(xing)，目前標(biao)注(zhu)的(de)地(di)(di)方為左邊列(lie)表存(cun)在(zai)的(de)地(di)(di)方）。然(ran)后點擊表1里面(mian)的地(di)方名，如“湍河街道”，地(di)圖便能顯示(shi)到該地(di)方的標注(zhu)。



4.      點擊標注(zhu)可(ke)以選(xuan)擇操作功(gong)能（電(dian)話，視頻，監聽）。



如需要打電(dian)話(hua)(hua)，先將(jiang)將(jiang)話(hua)(hua)機摘機，然后(hou)點擊“電(dian)話(hua)(hua)”按鈕便能呼叫。

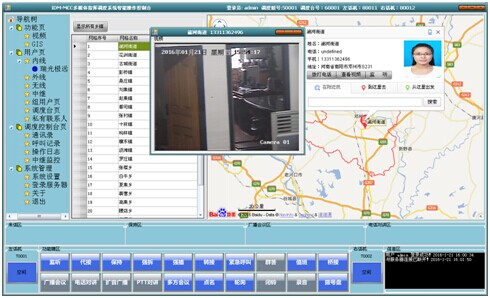

若需要(yao)觀看該地方(fang)的視(shi)頻點(dian)擊“視(shi)頻”按鈕(niu)便能彈出視(shi)頻小窗(chuang)口，如(ru)下圖

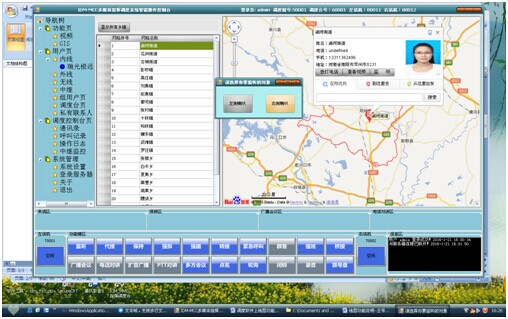

還能實現監聽功能，該地方會放有喇叭和拾音器，將喇叭與調度臺話機加入同一個會議室可實現監聽，可以選擇會議室，（如左側喇叭和右側喇叭可以是不同的會議室）。點擊“監聽”按鈕彈出選擇窗口





選(xuan)擇需要監聽的對象即可。

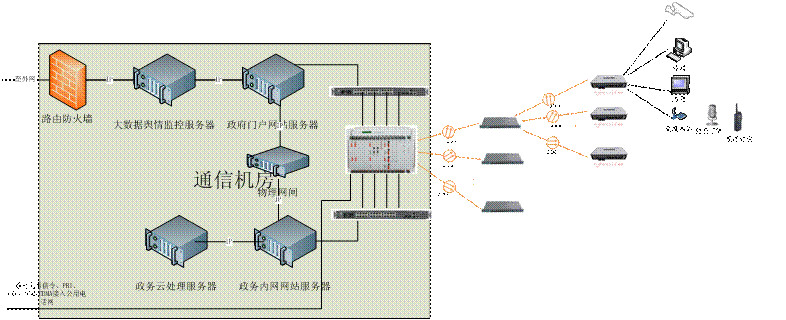

四、網(wang)格化管理(li)中的通(tong)信機(ji)房(fang)及指揮(hui)中心配置：



通信(xin)機(ji)房(fang)必須滿足(zu)政府門戶網站、政府內網的(de)物理隔離需求，同時也要滿足(zu)調度(du)電話和(he)公網電話、短信(xin)、傳真的(de)接口。







通信機房設備：



序(xu)號	設(she)備	數(shu)量	單價	合計(ji)	備注
1	防火墻	1			運(yun)行防火墻(qiang)系統，所有遠端用戶通過該防火墻(qiang)與外網相(xiang)連，
2	輿情監控服務器	1			上網行為管理與(yu)輿情管理軟件平臺
3	多端口路由(you)器	1			提供到多個運營商(shang)的寬帶接入(ru)，可以減少網絡故(gu)障概率
4	門(men)戶(hu)網站服務(wu)器	1			對(dui)外宣傳
5	政務(wu)云(yun)處理服務(wu)器	1			云(yun)存儲、云(yun)計算
6	內網網站服務器	1			OA系(xi)統(tong)與網(wang)格軟件運行平臺
7	語音調度(du)通信服務(wu)器	1
8	呼叫中心服務器	1
9	內外網信息網閘	1			用于內(nei)網、外(wai)網之間的數(shu)據切換(huan)
10	數(shu)據庫軟件	1
11	相關軟(ruan)件(jian)開(kai)發	1



暫時不考慮負載均衡設備(bei)，隨著(zhu)業務量的加(jia)大，后(hou)期可以考慮部署2臺均衡負載設備，可以完成對所有應用系統的均衡負載，同時，2設備可以互相形成HA，當一部均衡負載設備出現故障時，另一部仍然可以持續工作，從而保障系統的正常運行。

WEB服務器也可以使用2臺，全部安裝LINUX系統，前端連接到均衡負載系統，一方面，可以減輕主服務器壓力，另一方面，當一臺服務器出現問題，另一臺服務器可以繼續工作。



后期也可增加容災備份鏡像服務器：在電信或移動機房部署兩臺服務器對系統數據和程序進行遠程備份，以備在主系統意外中斷后啟動，代替平臺主系統應急運行。



指揮中心用于(yu)對(dui)用戶端(duan)的視(shi)頻監控、音頻監聽、調(diao)度電話(hua)、門戶網(wang)、內部網(wang)的信息顯示、大數據處理(li)等。

指揮中心(xin)主要配(pei)置為：



序號	設備	數量	單價	合計	備(bei)注
1	音(yin)頻調音(yin)臺	1
2	IP視頻解碼矩陣	1
3	VGA視頻(pin)切換矩陣(zhen)	1
4	大(da)頻幕拼接(jie)服務(wu)器(qi)	1
5	拼(pin)接屏(ping)	N*M
6	音箱(xiang)	2
7	話筒	N
8	打印機(ji)	1
9	短信(xin)網關	1
10	操控臺(tai)定(ding)制品含電話	N
11	操控臺(tai)計算機(ji)	N臺
12	智(zhi)能燈光控制系統	1
13	新風系(xi)統控制(zhi)器



序號	設備(bei)	數量	單價	合計	備注
1	多媒體(ti)調度軟(ruan)件	1
2	呼叫中心(xin)軟件	1



局端設備：

1）能夠提(ti)供SDH接口(kou)STM-1和STM-4，可以與運(yun)營(ying)商的SDH光纖通(tong)信(xin)網相(xiang)連，以便與(yu)上級單位，或(huo)本市其它業務(wu)單位互(hu)聯；

2）能夠提供到每(mei)個節(jie)點的200M帶寬（2個線速100M）的光纖接口，和電話、語音(yin)業務(wu)。為(wei)節約(yue)光纖數量，要求到鄉(xiang)鎮(zhen)街道的光纖能夠傳輸(shu)2000M（2個(ge)線速1000M的以太網），和10個(ge)以上E1通道(dao)，到(dao)鄉鎮后再(zai)用低速光纖(xian)接口（為增加傳輸距(ju)離(li)，最遠單纖(xian)可達80KM）到行政村。

3）局端設備(bei)要集成調度(du)功能，以便對遠(yuan)端網格內的通信資源進(jin)行調度(du)，即：

基礎功能：呼叫(jiao)、通話轉(zhuan)移、呼叫(jiao)轉(zhuan)移、駐留(liu)、代答、搶接、保持/恢復、免(mian)打擾設定等操作。

調度功能：強插、強拆、代接、、禁話、手動/自動轉接、、組呼、會議、動態分組、分級協(xie)同調度(du)等操作。

廣播功能：廣播、喊(han)話、環(huan)境等功能、其中廣(guang)播(bo)包括即時(shi)廣(guang)播(bo)、定時(shi)廣(guang)播(bo)、廣(guang)播(bo)音源(yuan)可(ke)選擇內(nei)部聲音文件、外音源(yuan)或(huo)TTS文件進行播(bo)放。

集群：可調度不同頻段、不同型(xing)號、不同制式(shi)（數字/模擬）的機;可通(tong)過(guo)調度軟(ruan)件界面進(jin)行話(hua)權(quan)控(kong)制;

會議功能：會議(yi)召集、會議(yi)預定、會議(yi)成員身份(fen)認證、多組會議(yi)、監控會議(yi)過程等操(cao)作(zuo)；

4）提供的調度軟件要能集成GIS地理信息(xi)系統和同(tong)步監控錄像；

5）局端設備(bei)要(yao)為呼叫中心軟(ruan)平臺提供接口。



匯聚(ju)節(jie)點設備：

1）對上游光纖傳輸容量(liang)大，能夠傳輸2個線速1000M的以太網和10個E1的帶寬，提供(gong)2個互備份的上聯接口(kou)；

2）對下(xia)游能(neng)夠分(fen)解出不多于10個（保證每(mei)個光口分到2個線速(su)100M的(de)帶寬）的(de)低速光纖(xian)接口(kou)，便于在單芯光纖(xian)上(shang)傳輸更遠(yuan)的(de)距(ju)離，最遠(yuan)80KM；

3）光(guang)接口全部采(cai)用SFP接口，根據距離等(deng)環境更換時容(rong)易(yi)；

4）對各(ge)個遠端(duan)設(she)備有(you)管(guan)理功能

鄉鎮街道通(tong)信(xin)接(jie)入設備：

1）  可以供雙纖(xian)互備(bei)份；光(guang)纖(xian)傳輸帶寬2.5G

2）  最多24組E1，或者提供30路電話(hua)或音頻監聽、集群微基站接入(ru)等業務；

3）  2路物理(li)隔(ge)離(li)線(xian)速1000M以太(tai)網(wang)，共2000M

4）  4路物(wu)理隔離線速100M以(yi)太網，共(gong)400M;

5）  提供標準的SNMP網管接口。



用戶接(jie)入(ru)端設備：

1）   提供2個互備份的SFP光纖接(jie)口；

2）  提供兩組物理隔(ge)離的以(yi)太網通道，帶寬共200M。4個接口，其中1、2、3接口共享1個(ge)線速(su)100M以(yi)太網，可以(yi)劃分VLAN隔離，第(di)4組以太網是(shi)物理隔(ge)離的獨享100M帶(dai)寬的以太網(wang)。

能夠出(chu)2路(lu)電(dian)話、一路(lu)增益(yi)可(ke)調(diao)的音(yin)頻EM2/4線(xian)（用(yong)于接(jie)電臺(tai)基站或(huo)者用(yong)于音頻(pin)監聽）、一路RS422/RS485接口。

五、通信(xin)傳(chuan)輸設備

租用(yong)裸光纖。

用(yong)戶端設備

	設備名稱/行政區	數量	單價	合計	備注
市信息中心中心端設備	IDM G3CP主機框	2		#	每個機框可以插入8個2.5G接入盤
	電源盤	4		#	雙電源互備份
	ODXC盤	4		#	對整個機框各種業務交叉連接
	網管盤	2		#	與網管計算機相連
	2.5G-USER盤A	7		#	與IDM GP-MPconv相連，最多可連4臺，建議2臺
	2.5G-USER盤B	7		#	與IDM OMP3500相連，可連1臺
	WG調度盤	1		#	提供對遠端電話調度，對外線電話接入，可以接入調度服務器和調度臺
	16E1DXC盤	1		#	提供多個用戶光口電話的匯聚
	IP軟交換網關盤	1		#	提供外線電話或內線電話到IP軟電話的轉換
	語音盤FXO	2		#	提供30路外線電話接口
	42*E1盤	2		#	用于設備之間互聯，或提供備用的E1通道
	設備機柜	1
	配線機柜	1			機柜與配線系統
鄉鎮街道	IDM OMP3500	7		#	鄉鎮街道高帶寬接入設備，提供6組物理隔離以太網共2400M帶寬
鄉鎮街道	IDM GP-MPCONV	14		#	中間節點光纖接入設備，有帶寬的調整分配功能
鄉鎮街道	設備與(yu)配線機柜
基層網格接入	IDM NTD421	80		#	基層接入設備，提供2組物理隔離的以太網和電話與音頻接入，共250M帶寬
				#





六、用戶設備(bei)



序號(hao)	設備(bei)	數(shu)量	單(dan)價	注釋
1	門(men)戶網(wang)站計算機	1		外網宣傳與報道
2	內(nei)網計算機	1		信息采集與查(cha)詢
3	網絡(luo)攝像(xiang)頭	1		服務質量監(jian)控(kong)與安(an)防監(jian)控(kong)
4	監聽拾音器	1		環境聲(sheng)音檢測、服務質量(liang)檢測
5	擴(kuo)音音箱	1		擴音(yin)廣播(bo)、遠程(cheng)指揮、視頻會議
6	電話機	1		用(yong)于業務(wu)溝通和(he)調度通信，政府可以不再補助電話費用(yong)
7	無線(xian)集群(qun)轉發對(dui)講機(ji)	1		普通(tong)對講機接在通(tong)信設備(bei)商可實現集(ji)群微功率轉發（選件）

 .
